QQ群聊


官方微信

  • CN 62-1112/TF
  • ISSN 1005-2518
  • 创刊于1988年
高级检索

黄金科学技术, 2019, 27(6): 941-949 doi: 10.11872/j.issn.1005-2518.2019.06.941

采选技术与矿山管理

云南镇源难处理金精矿工艺矿物学研究

贵琪皓,1,2, 王仕兴1,2, 张利波,1,2, 郑金庆3

1. 昆明理工大学冶金与能源工程学院,云南 昆明 650093

2. 常规冶金教育部重点实验室,云南 昆明 650093

3. 云南金山矿业有限公司,云南 昆明 654100

Study on the Process Mineralogy of Refractory Gold Concentrate in Zhenyuan, Yunnan Province

GUI Qihao,1,2, WANG Shixing1,2, ZHANG Libo,1,2, ZHENG Jinqing3

1. Faculty of Metallurgical and Energy Engineering,Kunming University of Science and Technology,Kunming 650093,Yunnan,China

2. Key Laboratory of Unconventional Metallurgical Ministry of Education,Kunming 650093,Yunnan,China

3. Yunnan Jinshan Mining Co. ,Ltd. ,Kunming 654100,Yunnan,China

通讯作者: 张利波(1977-),男,河南济源人,教授,从事非常规冶金研究工作。zhanglibopaper@126.com

收稿日期: 2018-12-12   修回日期: 2019-03-01   网络出版日期: 2019-12-20

基金资助: 国家自然科学基金项目“难处理金矿预氧化—浸出过程的超声强化基础研究”.  U1702252

Received: 2018-12-12   Revised: 2019-03-01   Online: 2019-12-20

作者简介 About authors

贵琪皓(1995-),男,湖南常德人,博士研究生,从事超声波冶金强化机理研究工作G624739569@163.com , E-mail:G624739569@163.com

摘要

利用X射线衍射、X射线荧光光谱(XRF)、X射线能谱分析(EDX)和矿物解离分析(MLA)等检测手段对云南镇源难处理金精矿的化学组成、矿物组成、硫化物特征以及金的分布情况进行了详细的工艺矿物学研究。结果显示:该金矿以硫化矿、碳酸盐和硅酸盐类矿物为主,含有3.18%的有机碳和2.37%的无机碳。通过金的诊断浸出发现96.16%的金被硫化物包裹,少量金以单体形式存在。通过对主要载金矿物黄铁矿、辉锑矿和毒砂的粒度、包裹及裸露情况进行分析,得出大部分硫化矿以解离单体的形式存在,少部分与其他矿物共生。根据MLA测试及金的诊断浸出,认为大部分金被硫化矿完全包裹,处理该矿石时应先进行硫化物包裹层的氧化处理,再进行金矿的浸出。

关键词: 金精矿 ; 工艺矿物学 ; 物相分析 ; 赋存状态 ; 嵌布特征 ; 诊断浸出

Abstract

Zhenyuan gold deposit belongs to fine disseminated gold deposits located in Ailao Mountain.This type of gold ore is often associated with sulfide and carbon,which could diminish the gold cyanidation leaching efficiency and reduce the gold recovery efficiency in the next step.In order to guarantee the recovery rate of gold,the process mineralogy has to be proceeded to ensure the gold wasn’t been wasted due to the improper process.X-ray diffraction,X-ray fluorescence,Energy Dispersive X-Ray Spectroscopy,particle size test and mineral liberation analysis have been used to determine the chemical composition,mineral composition,particle size and the characteristic of Zhenyuan refractory gold ore obtained from Zhenyuan gold deposit.The X-ray diffraction,X-ray fluorescence,Energy Dispersive X-Ray Spectroscopy and mineral liberation analysis(MLA) shows that the main phase of the concentrate is sulfide(32.37% of pyrite,0.58% of stibnite and 0.46% of arsenopyrite),carbonate,silicate and the chemical component of concentrate is mainly iron(10.86%),sulfur(12.48%),silicon(18.56%).Meanwhile 0.87% of arsenic and 5.55% of carbon(3.18% organic carbon and 2.37% inorganic carbon) have been found from the sample,which is harmful to cyanidation process. The particle size,encapsulation and exposure of pyrite,stibnite and arsenopyrite were analyzed with particle size test and MLA test. The particle size of sulfide is mainly between 10~75 μm,about 90%.A large number of sulfide is fully encapsulated(83.6%),only few of them are totally covered with gangue(0.9%).Gold diagnostic leaching and MLA test were carried out to determine the occurrence state of gold.Sodium cyanide,acetonitrile,nitric acid and fire-assaying method has been used to determine the gold chemical content in native gold,sulfide,carbon and silicate.The gold diagnostic leaching result shows that 96.16% of gold is covered with sulfide and few is in the form of native gold or covered with silicate and carbonate.No gold is wrapped in carbon.MLA test could automatically diagnose different phase of gold ore based on electron software,energy spectrum and MLA software.It also could built standard data base of sample ore and calculate the process mineralogy data automatically.From the MLA test,the electron microscopy (SEM) images of sulfide and native gold has been collected and analyzed,which shows the similar result with gold diagnostic test that most of the gold is wrapped in sulfide. According to the mineralogy process which have proceeded,this gold concentrate is a carbon-baring sulfide gold ore.Since most of the gold is fully covered with sulfide,the sulfide removing process is becoming necessary.It is recommended that oxidation or grinding process should be proceeded before gold leaching process.

Keywords: gold concentration ; mineralogy ; phase analysis ; occurrence state ; embedding relation ; diagnostic leaching

PDF (7201KB) 元数据 多维度评价 相关文章 导出 EndNote| Ris| Bibtex  收藏本文

本文引用格式

贵琪皓, 王仕兴, 张利波, 郑金庆. 云南镇源难处理金精矿工艺矿物学研究[J]. 黄金科学技术, 2019, 27(6): 941-949 doi:10.11872/j.issn.1005-2518.2019.06.941

GUI Qihao, WANG Shixing, ZHANG Libo, ZHENG Jinqing. Study on the Process Mineralogy of Refractory Gold Concentrate in Zhenyuan, Yunnan Province[J]. Gold Science and Technology, 2019, 27(6): 941-949 doi:10.11872/j.issn.1005-2518.2019.06.941

2018年我国黄金产量达到401.119 t,连续12年成为全球最大黄金生产国[1]。随着我国黄金产量的逐年递增,易处理金矿资源日益减少,难处理金矿已成为今后开发的主要资源[2,3,4],因此更好地开发、利用难处理金矿成为当务之急。充分了解难处理金矿中金的赋存状态和伴生矿物性质是开发提金新工艺,实现资源高效利用的前提条件[5,6,7,8]。工艺矿物学不仅为选矿或冶金工艺提取其中某种有用元素的工艺流程提供依据,而且为利用矿物的物理性质、化学性能等特征进行矿物材料的开发利用以及工业固体废弃物综合治理和其深加工提供依据[9,10]。研究发现针对金矿的工艺矿物学研究可以确定难处理金矿的矿物有效加工处理方法,保证难处理金矿的回收率,为难处理金矿的提金工艺流程提供了理论依据[11,12,13,14,15]。镇源金矿属于微细浸染型金矿[16,17,18],金主要以单体金或硫化物包裹金的形式存在,且金矿中伴有碳质成分。若盲目使用选冶手段,将对金的回收率产生极大的影响,故通过工艺矿物学手段确定金矿性质显得尤为重要。本文通过X射线衍射、X射线荧光光谱(XRF)、X射线能谱分析(EDX)和矿物解离分析(MLA)等检测手段对金精矿金的赋存状态,硫化物的粒度、包裹及裸露情况进行了详细的工艺矿物学研究。

1 矿石性质

1.1 矿石化学组成

通过XRF和EDX分析,金精矿元素组成如表1所示。从表中可以看出金矿主要由硫化矿及硅酸盐类脉石组成。

表1   金精矿元素组成

Table 1  Element composition of gold concentration(%)

成分w(B)成分w(B)
O32.51有机碳3.18
Si18.56无机碳2.37
S12.48Pb0.03
Fe10.86As0.87
Al7.58Au*23.7
Zn0.09其他17.43

注:Au元素单位为×10-6

新窗口打开| 下载CSV


1.2 矿石物相组成

通过MLA测试、光学显微镜观察、化学分析数据及重选富集,获得了金精矿的矿物组成及相对含量,测试结果如表2所示。独立金矿物为自然金和碲金银矿;金属硫化物质量分数为34%,其中黄铁矿质量分数为32.37%;碳酸盐矿物质量分数为15.4%,其中白云石质量分数为13.1%;石英质量分数为18.9%;硅酸盐矿物质量分数为28%,以绢云母、钾长石和黝帘石等多种矿物为主;碳质量分数为5.55%,其中有机碳质量分数为3.18%,无机碳质量分数为2.37%,其他矿物含量较少。由表2物相分析可知,金精矿中主要硫化物为黄铁矿,其次为毒砂和辉锑矿。

表2   金精矿的矿物组成与含量

Table 2  Mineral composition and content of gold concentrate

矿物质量分数/%矿物质量分数/%
黄铁矿32.37石英18.92
辉锑矿0.58绢云母9.33
毒砂0.46钾长石5.37
闪锌矿0.14黝帘石6.73
方铅矿0.04透闪石2.62
黄铜矿0.04斜长石1.79
黝铜矿<0.01绿泥石1.15
自然金、碲金银矿<0.01黑云母0.45
重晶石0.05金云母0.52
金红石0.09黏土矿物0.16
白云石13.13磷灰石0.22
方解石1.10锆石0.01
菱铁矿1.20其他矿物0.35
有机碳3.18--

注:质量分数小于0.1%的数据仅供参考

新窗口打开| 下载CSV


2 金矿中硫化物的特征

由于金对硫化矿有较强的亲和力,对镇源难处理金精矿的硫化物研究显得尤为必要,因此对硫化矿的粒度及裸露、包裹情况进行了统计,并对主要硫化物进行了分析,结果见表3。由表3可知,完全裸露的硫化物占比为83.6%,部分裸露的硫化物占比为15.5%,完全被包裹的硫化物占比为0.9%,主要被硅酸盐矿物包裹。在粒度上,硫化矿粒度主要分布在10~75 μm 之间,占92.6%,粒度小于10 μm的硫化矿占2.1%,粒度在75~200 μm之间的硫化矿占比为5.3%。

表3   金精矿中硫化物的粒度及裸露、包裹情况

Table 3  Particle size, encapsulation and exposure of sufide in gold concentration

表面暴露情况占比/%连生情况占比/%不同粒度硫化物占比/%
与碳酸盐与硅酸盐与其他矿物<10 μm10~20 μm20~38 μm38~75 μm75~150 μm150~200 μm
合计1002.713.40.32.121.534.536.64.90.4
完全裸露83.6---0.518.830.829.73.40.4
部分裸露15.52.512.70.31.12.43.66.91.5-
完全包裹0.90.20.700.50.30.1---

新窗口打开| 下载CSV


2.1 黄铁矿

通过光学显微镜可以观察到黄铁矿呈自形—半自形—他形[除碎屑状外,图1(a)],还可观察到六边形切面[图1(b)],以及少量的四边形切面[图1(c)],说明原矿中黄铁矿存在五角十二面体和立方体自形晶结构形态,从光学显微镜还发现有的黄铁矿以草莓状集合体的形式存在[图1(d)],黄铁矿的不同形态指示其具有不同的成因。大部分黄铁矿呈解离单体,未解离的黄铁矿多数具有裸露的表面,仅少量微细黄铁矿完全被脉石包裹[图1(e),1(f)]。

图1

图1   黄铁矿电镜图

(a)碎屑状黄铁矿;(b)黄铁矿六边形切面;(c)黄铁矿四边形切面;(d)草莓状黄铁矿集合体;(e)自形黄铁矿与脉石连生;(f)微细自形黄铁矿被脉石包裹;(g),(h)黄铁矿颗粒不同部位由于含As不同导致灰度差(SEM 背散射图)

Fig.1   SEM images of pyrite


扫面电镜及能谱分析显示,部分黄铁矿颗粒含砷,部分黄铁矿颗粒不含砷(或砷含量低于能谱检测限)。黄铁矿的含砷量变化较大,砷质量分数在0.2%~13%.0之间。一些黄铁矿颗粒由于不同部位砷含量差别较大,在扫描电镜背散射图中呈现出一定的灰度差,即含砷高的部位灰度值更高,含砷低的部位灰度值更低[图1(g),1(h)]。

2.2 辉锑矿

辉锑矿(Sb2S3)质量分数为0.58%,从MLA电镜图图2可以观察到,大部分辉锑矿呈碎屑状,也有柱状颗粒,且辉锑矿颗粒尺寸基本都在100 μm以内。辉锑矿主要呈解离单体[图2图3(a)],少量未解离者主要与脉石简单连生[图3(b)],部分颗粒与黄铁矿、钾长石连生(图2)。从扫描电镜图中可以发现辉锑矿边缘亮度较中心部分低,这是由于辉锑矿边缘部分发生了氧化(图4)。

图2

图2   辉锑矿颗粒特征图(MLA 图)

1.辉锑矿;2.石英;3.钾长石;4.方解石;5.黄铁矿

Fig.2   Characteristic images of stibnite particle(patterns of MLA)


图3

图3   辉锑矿电镜图

(a)辉锑矿单体;(b)辉锑矿与脉石连生

Fig.3   SEM images of pyrite


图4

图4   辉锑矿边部发生了轻微氧化(“+”所在位置)

Fig.4   Oxidation at the edge of the stibnite(“+” location)


2.3 毒砂

毒砂(FeAsS)质量分数为0.46%,大部分呈碎屑状,一部分毒砂颗粒保留了原始结晶形态,呈菱形或柱状晶[图5]。毒砂主要以解离单体、与黄铁矿连生及与多种脉石连生3种形式存在[图6(a),6(b),图5],单体毒砂颗粒尺寸均在100 μm以内,而与黄铁矿连生的毒砂主要以黄铁矿为主体,毒砂颗粒尺寸在100~200 μm之间,与脉石连生的毒砂大部分具有裸露的表面,完全被脉石包裹的毒砂并不多,主要是一些粒度较细小的颗粒[图6(b)]。

图5

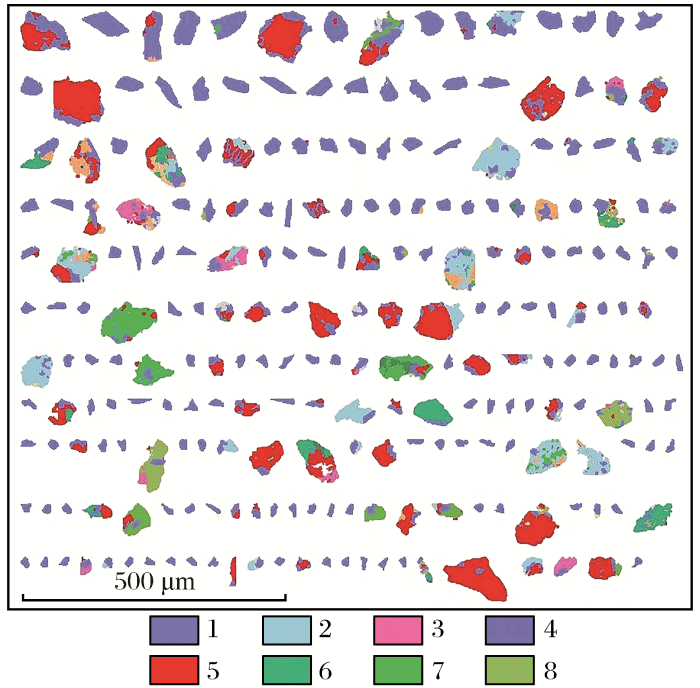

图5   毒砂颗粒特征图(MLA 图)

1.毒砂;2.石英;3.钾长石;4.方解石;5.黄铁矿;6.绢云母;7.绿帘石;8.斜长石

Fig.5   Characteristic images of arsenopyrite particle(patterns of MLA)


图6

图6   毒砂电镜图

(a)毒砂单体;(b)毒砂与黄铁矿的连生体被脉石包裹

Fig.6   SEM images of pyrite


3 金精矿中金的检查结果

3.1 颗粒金的检查结果

金精矿中金质量分数为为23.7×10-6,利用超级重选机对矿样进行重选富集颗粒金。对于金矿样品,超级重选机可以将几乎百分之百的解离金颗粒全部富集出来。通过超级重选机富集后,重矿物会富集在超级重选机重矿物富集端的前端(图7)。用体式显微镜检查重矿物富集端中的重矿物,并将重矿物富集端中的重砂矿物收集后制成光片,采用MLA查找金矿物[19]

图7

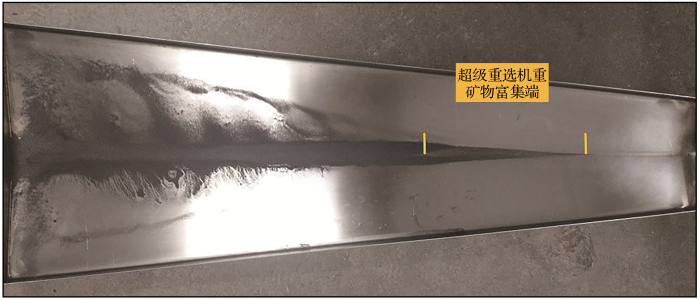

图7   sp-tip重选结果

Fig.7   Result of sp-tip gravity beneficiation


利用MLA从50 g样品中找到8颗独立金矿物(表4),其中7颗为自然金[图8(a),8(b)],1颗为碲金银矿(图9)。8颗金矿物中6颗为解离单体,粒度在15~50 μm之间,一颗被黄铁矿包裹的自然金粒度为2.2 μm[图8(c)],一颗自然金分布在黄铁矿颗粒边缘,粒度为4 μm[图8(d)]。从查找结果看,该样品中可见金矿物并不多,除解离单体外,金矿物与黄铁矿之间的关系较密切。8粒金矿物中有2粒自然金与黄铁矿密切相关,1粒(2.2 µm)包裹在黄铁矿中[图8(c)],1粒(4 µm)连生在黄铁矿颗粒边缘[图8(d)],其余6粒均为解离单体,粒度为15~50 µm。

表 4   金精矿中独立金矿物特征

Table 4  Characteristic of independent gold mineral in gold cencentration

序号矿物成分及含量/%粒度/μm解离—连生情况
AuAgTeFe
1自然金99.550.4532.8×29.0解离单体
2自然金100.0040.5×30.0解离单体
3自然金100.0021.5×16.3解离单体
4自然金99.120.8831.6×29.0解离单体
5自然金99.360.6446.5×35.3解离单体
6自然金100.002.2黄铁矿包裹
7自然金100.004.0黄铁矿颗粒边缘
8碲金银矿36.3721.2540.461.9416.0解离单体

新窗口打开| 下载CSV


图8

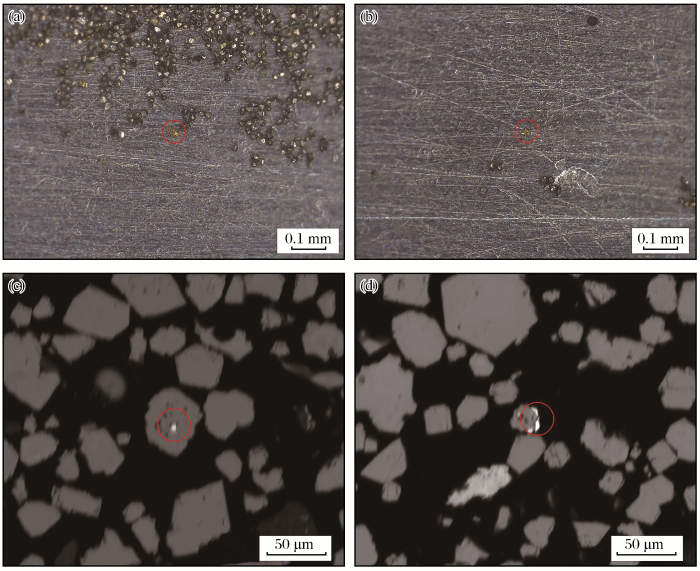

图8   金的电镜图

(a),(b)电镜观察到的超级重选机所得重矿物中的单体金;(c)自然金被黄铁矿包裹;(d)自然金分布在黄铁矿颗粒边缘

Fig.8   SEM images of gold


图9

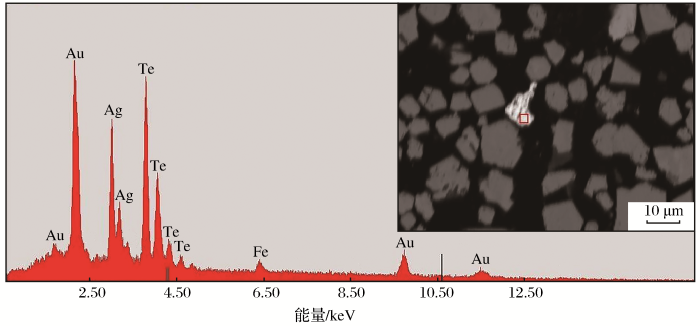

图9   碲金银矿能谱图

Fig.9   Energy spectrum of petzite


3.2 金的诊断浸出结果

为确定金的被包裹情况,对该金矿进行金的诊断浸出分析[20],结果见表5。其中,硫化物包裹金占96.16%,裸露金占1.13%,碳酸盐及氧化物包裹金占0.65%,硅酸盐及其他包裹金占2.06%(非硫化物包裹的金含量均不高,分别占1.13%、0.65%和2.06%)。从诊断结果中可以得出虽然镇源金矿为高碳高硫微细浸染型金矿,但金与碳之间并不存在相互包覆的关系。

表5   金精矿中金的浸出结果

Table 5  Leaching result of gold in concentrate

金的赋存形式质量分数/(×10-6)占比/%
合计24.74100.00
裸露金0.281.13
碳酸盐及氧化物包裹金0.160.65
硫化物包裹金23.7996.16
硅酸盐及其他包裹金0.512.06

新窗口打开| 下载CSV


4 结论

(1)镇源金矿矿物组成以黄铁矿、碳酸盐和硅酸盐类矿物为主,其次还有毒砂、辉锑矿、方铅矿、黄铜矿和黝铜矿等硫化矿;硅酸盐主要有石英、绢云母、钾长石和黝帘石;碳酸盐矿物以白云石为主,还有少量方解石和菱铁矿。

(2)通过分析金的重选及浸出检测结果可知,该金矿中独立可见金组分并不多,金矿物主要以解离单体的形式存在,仅个别颗粒与黄铁矿连生或包裹。由金的物相分析以及浸出诊断结果可以推断:金矿中金主要以不可见金形式赋存在黄铁矿和毒砂等硫化物中,并没有发现碳包裹金的情况,少量金以自然金和碲金银矿的形式存在。

(3)结合金的赋存形式,认为该金精矿不易直接氰化浸出,需将载金硫化物彻底氧化后再浸出,才能获得较好的金浸出率指标。

参考文献

中国黄金协会网.2018我国黄金产量401.119吨,黄金消费量1151.43吨[EB/OL].,2019.

URL     [本文引用: 1]

China Gold Association Network.

In

2018,

China’s gold output was

401.119

URL

tons, and gold consumption was1151.43

tons

[EB/OL].,2019.

URL

刘志楼杨天足.

难处理金矿的处理现状

[J].贵金属,2014351):79-83.

[本文引用: 1]

Liu ZhilouYang Tianzu.

Treatment status for refractory gold ores

[J].Precious Metals2014351):79-83.

[本文引用: 1]

温建康.

难处理金矿加碱焙烧预处理方法述评

[J].矿产保护与利用,19961):32-34.

[本文引用: 1]

Wen Jiankang.

Review on pretreatment methods of alkali roasting in difficult gold deposits

[J].Mineral Resources Protection and Utilization19961):32-34.

[本文引用: 1]

马方通高利坤董方.

难处理金矿预处理及强化氰化技术研究现状及进展

[J].黄金,2016374):51-55.

[本文引用: 1]

Ma FangtongGao LikunDong Fanget al.

Pretreatment of refractory gold ores and current research status and progress of intensified cyanidation process

[J].Gold2016374):51-55.

[本文引用: 1]

贾木欣.

国外工艺矿物学进展及发展趋势

[J].矿冶,2007162):95-99.

[本文引用: 1]

Jia Muxin.

Process mineralogy progress and its trend abroad

[J].Mining and Metallurgy2007162):95-99.

[本文引用: 1]

彭明生刘晓文刘羽.

工艺矿物学近十年的主要进展

[J].矿物岩石地球化学通报,2012313):210-217.

[本文引用: 1]

Peng MingshengLiu XiaowenLiu Yuet al.

The main advance of process mineralogy in China in the last decade

[J].Bullentin of MineralogyPetrology and Geochemistry2012313):210-217.

[本文引用: 1]

Gottlieb PWilkie GSutherland Det al.

Using quantitative electron microscopy for process mineralogy applications

[J].The Journal of the Minerals,Metals and Materials Society2000524):24-25.

[本文引用: 1]

傅文章洪秉信.

工艺矿物学在选冶中的地位和作用

[J].矿产综合利用,19956):33-38.

[本文引用: 1]

Fu WenzhangHong Bingxin.

The position and role of process mineralogy in beneficiation and metallurgy

[J].Comprehensive Utilization of Mineral Resources19956):33-38.

[本文引用: 1]

周乐光.

工艺矿物学

[M].北京冶金工业出版社2002.

[本文引用: 1]

Zhou Leguang.

Process Mineralogy

[M].BeijingMetallurgical Industry Press2002.

[本文引用: 1]

彭明生李迪恩施倪承.

改革开放以来我国矿物学的发展与展望

[J].矿物岩石地球化学通报,200928):18-24.

[本文引用: 1]

Peng MingshengLi Di’enShi Nichenget al.

Development and prospects of mineralogy in China since reform and opening up

[J].Bulletin of MineralogyPetrology and Geochemistry200928Supp.):18-24.

[本文引用: 1]

陈京玉康维刚于建华.

老挝某金矿工艺矿物学特性与其全泥氰化提金工艺相关性分析

[J].有色金属(选矿部分),20184):1-3.

[本文引用: 1]

Chen JingyuKang WeigangYu Jianhuaet al.

Research of relevance on mineralogical characters of gold ore and all-slime cyanidation process in Laos

[J].Nonferrous Metals(Mineral Processing Section)20184):1-3.

[本文引用: 1]

丁文涛蔡创开许晓阳.

某难处理金矿的工艺矿物学和提取冶金学研究

[J].矿产综合利用,20162):26-28.

[本文引用: 1]

Ding WentaoCai ChuangkaiXu Xiaoyanget al.

Application of process mineralogy and research of extraction metallurgy in refractory gold process selection

[J].Multipurpose Utilization of Mineral Resources20162):26-28.

[本文引用: 1]

杨洪英巩恩普杨立.

低品位双重难处理金矿石工艺矿物学及浸金影响因素

[J].东北大学学报(自然科学版),20082912):1742-1745.

[本文引用: 1]

Yang HongyingGong EnpuYang Li.

Process mineralogy of low-grade double refractory gold ore and influencing factor on gold leaching

[J].Journal of Northeastern University(Natural Science)20082912):1742-1745.

[本文引用: 1]

Gu Y.

Automated scanning electron microscope based mineral liberation analysis

[J].Journal of Minerals and Materials Characterization and Engineering,200321):33-41.

[本文引用: 1]

高歌王艳.

MLA自动检测技术在工艺矿物学研究中的应用

[J].黄金,20151036):66-69.

[本文引用: 1]

Gao GeWang Yan.

Application of MLA automatic measurement technology in process mineralogy research

[J].Gold20151036):66-69.

[本文引用: 1]

简胜王少东.

镇源金矿东瓜林矿段混合矿石提金工艺研究

[J].矿产综合利用,19993):18-21.

[本文引用: 1]

Jian ShengWang Shaodong.

The technological research on extracting gold from mixed ore of Donggualin section of Zhenyuan gold mine

[J].Multipurpose Utilization of Mineral19993):18-21.

[本文引用: 1]

王少东.

镇源金矿难处理混合金矿石提金工艺研究

[J].湿法冶金,19983):57-61.

[本文引用: 1]

Wang Shaodong.

Study on gold extraction technology of refractory mixed gold ore in Zhenyuan gold mine

[J].Hydrometallurgy19983):57-61.

[本文引用: 1]

何文举.

镇源金矿田煌斑岩特征及其与金矿成矿的关系

[J].云南地质,19932):148-158.

[本文引用: 1]

He Wenju.

Characteristics of lamprophyre in Zhenyuan gold field and its relationship with gold mineralization

[J].Yunnan Geology19932):148-158.

[本文引用: 1]

李艳峰付强.

利用MLA对某铜矿石中伴生微细粒金、银的工艺矿物学研究

[J].有色金属(选矿部分),20164):1-4.

[本文引用: 1]

Li YanfengFu Qiang.

Study on process mineralogy of low-grade associated gold,silver in a copper ore

[J].Nonferrous Metals(Mineral Process Section)20164):1-4.

[本文引用: 1]

田立国杨焱朱万博.

金诊断浸出程序在锦丰金矿中的应用实践

[C]//中国黄金工业改革创新发展高层论坛论文集.贵州贵州省地质学会2010.

[本文引用: 1]

Tian LiguoYang YanZhu Wanboet al.

Application of gold diagnostic leaching procedure in Jinfeng gold mine

[C]//China Gold Industry Reform and Innovation Development Forum.GuizhouGuizhou Geological Society2010.

[本文引用: 1]

/
