黄金科学技术, 2019, 27(5): 637-647 doi: 10.11872/j.issn.1005-2518.2019.05.637

矿产勘查与资源评价

黄铁矿标型特征对胶东三山岛金矿深部矿化的启示

陈玉民,1, 张华锋2, 张聪颖2, 胡换龙3, 王昭坤1, 曾庆栋3, 范宏瑞,3

1. 山东黄金集团有限公司,山东 济南 250014

2. 中国地质大学(北京),北京 100083

3. 中国科学院地质与地球物理研究所矿产资源研究院重点实验室,北京 100029

Pyrite Typomorphic Characteristics:Implication for Deep Gold Mineralization in the Sanshandao Gold Deposit,Jiaodong Peninsula

CHEN Yumin,1, ZHANG Huafeng2, ZHANG Congying2, HU Huanlong3, WANG Zhaokun1, ZENG Qingdong3, FAN Hongrui,3

1. Shandong Gold Group Co. , Ltd. ,Jinan 250014,Shandong,China

2. China University of Geosciences(Beijing),Beijing 100083,China

3. Key Laboratory of Mineral Resources,Institute of Geology and Geophysics,Chinese Academy of Sciences,Beijing 100029,China

通讯作者: 范宏瑞(1963-),男,安徽巢湖人,研究员,从事矿床学和地球化学研究工作。fanhr@mail.iggcas.ac.cn

收稿日期: 2019-08-22   修回日期: 2019-10-02   网络出版日期: 2019-10-29

基金资助: 国家自然科学基金项目“胶西北巨量金堆积成矿系统时空结构与演化”.  41672094

Received: 2019-08-22   Revised: 2019-10-02   Online: 2019-10-29

作者简介 About authors

陈玉民(1962-),男,山东淄博人,研究员,从事地质与采矿工程研究工作chenym@sd-gold.com , E-mail:chenym@sd-gold.com

摘要

黄铁矿成因矿物学研究能够为深部成矿潜力评价提供重要信息。三山岛金矿超深钻孔(ZK96-6,2 735.70 m)揭露该矿床的矿化现象沿着三山岛断裂仍然可以延伸到深部(-2 613~-2 684 m)。为此,针对三山岛金矿深部钻孔岩芯矿化体(-2 613~-2 684 m)开展了黄铁矿成因矿物学研究,以探讨深部黄铁矿标型特征及其对深部成矿的指示意义。对不同阶段黄铁矿的形态标型进行细致观察,利用电子探针和等离子质谱仪对其进行主量和微量元素分析,利用热电仪对其进行热电性分析。研究结果表明:深部矿化体中石英—黄铁矿阶段脉体中的黄铁矿粒度相比其他阶段的黄铁矿更加粗大,指示成矿流体沉淀黄铁矿时处于强过饱和条件,成矿流体中的还原性硫在形成黄铁矿的过程中大量消耗并导致金硫络合物失稳而沉淀。深部金矿体(-2 613~-2 684 m)黄铁矿微量元素含量在(Au+Bi+Cu+Pb+Zn)-(As+Sb+Ba+Ag+Hg)-(Ti+Cr+Co+Ni)三角投图中的位置指示该处矿体属于矿化中部,暗示深部仍有矿化潜力。黄铁矿热电性分析结果显示,P型黄铁矿出现率(P%)与金品位呈正相关关系,指示金和P型黄铁矿共生,该特征可作为深部金矿找矿的依据,同时也暗示着三山岛金矿的深部仍有巨大的找矿潜力。

关键词: 黄铁矿标型 ; 黄铁矿微量元素 ; 黄铁矿热电性 ; 深部金矿体 ; 三山岛金矿 ; 胶东半岛

Abstract

The study of genetic mineralogy of pyrite could provide the important information for the estimation of deep mineralization potential.The deep drilling (ZK96-6,2 735.70 m) at the Sanshandao gold deposit uncovered that the mineralization could still extend to the depth (-2 613 m to -2 684 m) along the Sanshandao fault zone.Therefore,this study will focus on the genetic mineralogy of pyrite from the deep drill of Sanshandao gold deposit (-2 613 m to -2 684 m),exploring the indicators of typomorphic characteristics of deep pyrite for the deep mineralization.The detailed observation was given to the geometry typomorphic characteristics of different stages of pyrites.The contents of the major and trace elements of different stages of pyrites were analyzed by electronic probe and ICP-MS,respectively.The thermoelectrometry apparatus was operated in order to explore the thermoelectric characters of all stages of pyrites.The pyrite of quartz-gold-pyrite stage in deep gold orebody shows larger grain size than pyrite in other stages, which indicates that ore-forming fluids in this stage attained the supersaturation condition and amounts of pyrite precipitated.A lot of reduced sulfur could be fixed into pyrite,which led to the destability of Au-S complexes and gold precipitation.Selected trace elements contents of pyrite in deep gold orebody (-2 613 m to -2 684 m) were drawn in the (Au+Bi+Cu+Pb+Zn)-(As+Sb+Ba+Ag+Hg)-(Ti+Cr+Co+Ni) triangle discrimination diagram,which indicates gold orebody in this location belongs to the middle part of the whole orebody and the depth still has the gold mineralization potential.The occurrence rate of P-type pyrite and the gold grade show positive correlation,which indicates that the coprecipitation of P-type pyrite and gold.This relationship could be used as the criterion for the deep prospecting of gold and also indicate the enormous potential of gold mineralization in the depth of Sanshandao gold deposit.

Keywords: pyrite typomorphy ; pyrite trace element ; thermoelectric character of pyrite ; deep gold orebody ; Sanshandao gold deposit ; Jiaodong Peninsula

PDF (6567KB) 元数据 多维度评价 相关文章 导出 EndNote| Ris| Bibtex  收藏本文

本文引用格式

陈玉民, 张华锋, 张聪颖, 胡换龙, 王昭坤, 曾庆栋, 范宏瑞. 黄铁矿标型特征对胶东三山岛金矿深部矿化的启示[J]. 黄金科学技术, 2019, 27(5): 637-647 doi:10.11872/j.issn.1005-2518.2019.05.637

CHEN Yumin, ZHANG Huafeng, ZHANG Congying, HU Huanlong, WANG Zhaokun, ZENG Qingdong, FAN Hongrui. Pyrite Typomorphic Characteristics:Implication for Deep Gold Mineralization in the Sanshandao Gold Deposit,Jiaodong Peninsula[J]. Gold Science and Technology, 2019, 27(5): 637-647 doi:10.11872/j.issn.1005-2518.2019.05.637

黄铁矿是金矿床中分布最普遍且最为重要的载金矿物[1]。载金矿物中出现黄铁矿的金矿床占全部金矿床总数的98%,以黄铁矿作为主要载金矿物的金矿床占全部金矿床总数的85%[2]。因此,黄铁矿的成因矿物学研究能够为金成矿作用提供重要信息,也能为深部成矿潜力评价提供有利的矿物学证据[3,4,5]。胶东是闻名于世的重要金矿集区,其深部成矿潜力评价一直备受关注。由于受地质条件和勘采技术的限制,胶东金矿床现有的成因矿物学研究主要集中在-500 m以上黄铁矿标型信息[6,7,8,9],深部黄铁矿标型研究相对匮乏。三山岛金矿现有金资源量达1 000多吨,金矿石平均品位约为3×10-6。2010年,山东黄金集团有限公司开展的“胶西北金矿集区超深部综合地质研究与资源预测”项目对深部矿体展开了系统研究,在三山岛金矿布置了包括4 000 m(ZK96-6)超深系列钻孔,为深部黄铁矿成因矿物学及成矿潜力评价提供了得天独厚的条件。本次研究样品取自于三山岛金矿超深系列钻孔,样品为深度在-2 600 m的金矿体,针对深部黄铁矿开展成因矿物学研究工作,以期探讨三山岛金矿深部成矿潜力。

1 区域地质概况

位于华北克拉通东南缘的胶东半岛,主要由胶北地块和苏鲁超高压变质带组成。胶北地块划分为胶北隆起和胶莱盆地,苏鲁超高压变质带则位于胶北地块东南部(图1)。胶东半岛是一个由前寒武纪基底岩石和超高压变质岩块组成且以中生代构造—岩浆作用发育为特征的热液金矿集中区。胶北地块出露地层有太古宇胶东群、古元古界荆山群、古—中元古界粉子山群和新元古界蓬莱群。胶东群主要由黑云母变粒岩、黑云母片麻岩、长英质变粒岩和斜长角闪岩等高级变质岩组成;荆山群和粉子山群主要岩性为黑云片岩、副片麻岩、大理岩、黑云变粒岩和长石石英岩,其次为镁铁质麻粒岩和角闪岩,原岩为富铝泥沙质及钙镁质碳酸盐岩和基性—酸性火山岩;蓬莱群岩性主要为灰岩、千枚岩、板岩和石英岩。胶东半岛地壳活化发生岩浆作用形成大量的岩浆岩,主要包括:(1)晚三叠世花岗岩,位于半岛最东部;(2)晚侏罗世钙碱性花岗岩(~160 Ma)[10],分布最为广泛,出露岩体呈EW向展布,横跨胶北隆起和苏鲁地体,包括玲珑岩体和部分昆嵛山杂岩体等;(3)早白垩世早期高钾钙碱性花岗岩(130~126 Ma)[10],主要出露在三山岛、上庄、北截、丛家和郭家岭地区,统称为郭家岭花岗闪长岩体,以钾长石斑晶粗大为典型特征;(4)早白垩世晚期碱性花岗岩。胶东半岛以发育NNE-NE向断裂带为主,由西向东依次分布有三山岛、焦家、招平、金牛山和米山断裂带,这5条断裂带及其次级断裂控制着区域上金矿床的产出(图1)。胶东金矿集中区可划分为三大成矿带,由西向东依次为招远—莱州成矿带、蓬莱—栖霞成矿带和牟平—乳山成矿带[11]图1)。本次研究的三山岛金矿位于招远—莱州成矿带。

图1

图1   胶东金矿区域地质图[11,12]

1.第四系;2.早白垩世地层/火山岩;3.元古宙变质岩石;4.太古宙变质岩石;5.早白垩世花岗岩;6.早白垩世花岗闪长岩;7.晚侏罗世花岗岩类;8.晚三叠世花岗岩类;9.超高压变质岩;10.主要断裂;11.焦家式金矿,图例中3种符号由大到小依次代表特大型金矿、大型金矿、中小型金矿或金矿化点;12.玲珑式金矿,图例中3种符号由大到小依次代表大型金矿、中型金矿、小型金矿或金矿化点

Fig. 1   Regional geological map of Jiaodong gold province[11,12]


2 矿区地质及矿体特征

三山岛金矿位于招远—莱州成矿带最西端的三山岛—仓上断裂带之上(图1)。矿区内出露新太古界胶东群片麻岩,控矿断裂以NW走向、SE倾向为主,岩浆岩发育有晚侏罗世玲珑黑云母二长花岗岩和早白垩世郭家岭花岗闪长岩(图2)。三山岛—仓上断裂带的上盘主要为太古宇胶东群和侏罗纪玲珑黑云母花岗岩,下盘浅部为郭家岭花岗闪长岩和玲珑黑云母二长花岗岩,深部为胶东群混合岩化片麻岩(图3)。据此,可以判断三山岛断裂及赋存的金矿发育在郭家岭岩体与玲珑岩体的侵入接触带上。三山岛金矿主要发育在断裂下盘蚀变的郭家岭花岗闪长岩和玲珑黑云母二长花岗岩体内。蚀变(矿化)特征从断裂面往外侧依次为黄铁绢英岩(主矿体)、绢英岩(绢英岩化碎裂岩、绢英岩化花岗质碎裂岩和绢英岩化花岗岩)和钾化花岗岩(图3)。随着钻孔布置的加密以及钻进深度的增加,越来越多的地质及矿化现象相继被揭露。钻孔ZK96-6的钻进深度为2 755.70 m,在该钻孔的-1 800~-2 680 m段断裂带已揭露出宽阔的蚀变带和厚大的金矿化体(图3)。更深钻孔ZK96-5的钻进深度达4 006.17 m,其深部也出现了蚀变现象(图3),但未形成金矿体,因此本次工作并没有对最深部矿化进行采样研究。

图2

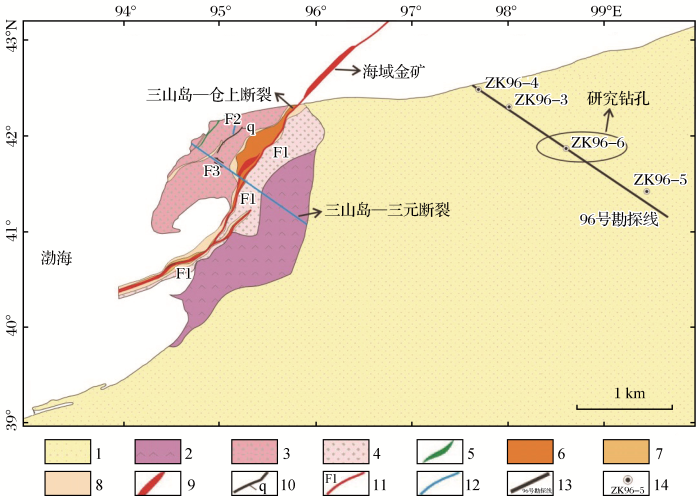

图2   三山岛金矿区地质图[13]

1.第四系;2.太古代胶东群片麻岩;3.早白垩世郭家岭花岗闪长岩;4.晚侏罗世玲珑花岗岩;5.煌斑岩脉;6.绢英岩化碎裂岩;7. 绢英岩化花岗质碎裂岩;8. 绢英岩化花岗岩;9.矿体;10.黄铁矿—石英脉;11.容矿断裂;12.无矿断裂;13.勘探线及编号;14.钻孔及编号

Fig. 2   Geological map of the Sanshandao gold field[13]


图3

图3   三山岛金矿床96#勘探线剖面图[13]

1.第四系;2.太古宙胶东群片麻岩;3.太古宙变辉长岩;4.早白垩世郭家岭花岗闪长岩;5.晚侏罗世玲珑花岗岩;6.混合岩;7.钾化花岗岩;8.绢英岩化花岗岩;9.矿体;10.断裂;11.地质边界;12.推测地质边界;13.钻孔及编号/海拔;14.钻孔深度

Fig. 3   No. 96 prospecting line profile of the Sanshandao gold deposit[13]


3 样品及测试分析结果

3.1 黄铁矿产状

本次工作主要研究ZK96-6钻孔-2 625~-2 655 m段黄铁绢英岩及穿切其中的矿化脉体(图4)。早期的黄铁绢英岩被石英—黄铁矿脉穿切[图5a(1)~ b(2)],指示黄铁绢英岩形成时间早于石英—黄铁矿脉。多金属硫化物(如黄铜矿、方铅矿等)穿切于石英—黄铁矿脉的黄铁矿裂隙之中,指示多金属硫化物脉形成时间晚于石英—黄铁矿脉[图5c(1)~ c(2)]。含少量黄铁矿贫硫化物的石英—方解石脉被认为是矿化的最晚阶段[图5d(1)~d(2)]。根据钻孔样品特征及前人对三山岛金矿的研究[13,14,15],本次将三山岛金矿成矿作用过程划分为4个阶段:黄铁绢英岩阶段(阶段Ⅰ)、石英—金—黄铁矿阶段(阶段Ⅱ)、石英—金—多金属硫化物(阶段Ⅲ)、黄铁矿—碳酸盐阶段(阶段Ⅳ)(表1)。金以晶隙金形式分布于黄铁矿、绢云母、其他硫化物或硫化物矿物接触边界处。金品位变化范围介于0~18×10-6之间,其中各成矿阶段的金品位由高到低依次为阶段Ⅱ>阶段Ⅲ>阶段Ⅰ>阶段Ⅳ,其中阶段Ⅱ中金品位约是其他阶段的10倍。本文所述成矿阶段均指同一钻孔深部矿化体内观察到的阶段。

图4

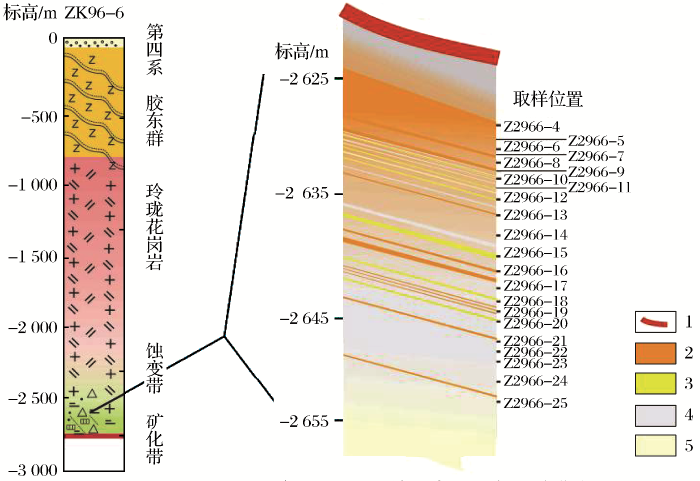

图4   三山岛金矿床ZK96-6钻孔岩性分布及采样位置图

1.断层;2.多金属硫化物;3.黄铁矿;4.石英;5.碳酸盐

Fig. 4   Lithological distribution and sampling location map of ZK96-6 drill in the Sanshandao gold deposit


图5

图5   三山岛金矿床ZK96-6钻孔不同成矿阶段岩芯及矿物显微观察

(a1),(a2)黄铁绢英岩阶段;(b1),(b2)石英—黄铁矿脉阶段;(c1),(c2)多金属硫化物阶段;(d1),(d2)黄铁矿—碳酸盐阶段Py-黄铁矿;Qz-石英;Ser-绢云母;Cal-方解石

Fig. 5   Microscopic observation of minerals and cores at different metallogenic stages in ZK96-6 drill of Sanshandao gold deposit


表1   三山岛金矿ZK96-6钻孔不同成矿阶段黄铁矿特征

Table 1  Characteristics of pyrite in different metallogenic stages of the ZK96-6 drill in the Sanshandao gold deposit

成矿阶段矿石颜色发育程度黄铁矿分布状态共生矿物黄铁矿形态粒径大小/mmAu含量/(×10-6
黄铁绢英岩阶段灰白色强烈发育呈星点状、细脉状、角砾状、带状绢云母、黄铁矿立方体自形晶0.05~2.000.4~1.4
石英—金—黄铁矿阶段灰白色中等发育呈星点状、细脉状、角砾状、带状黄铁矿、石英椭圆他形晶、角砾状晶体、立方体自形晶0.02~3.001.3~18.0
石英—金—多金属硫化物阶段烟灰色发育碎裂状黄铁矿、方铅矿、硫铋铅矿碎裂状立方体0.01~0.201.8~3.4
黄铁矿—碳酸盐阶段白色发育黄铁矿较少,呈星点状碳酸盐、石英、少量黄铁矿立方体0.05~0.500.05~0.10

新窗口打开| 下载CSV


3.2 黄铁矿形态标型特征

本文对三山岛金矿ZK96-6钻孔断层下部深度为-2 613~-2 684 m金矿化体中的黄铁矿形态标型特征进行了系统研究。通过观察样品,发现不同成矿阶段的黄铁矿具有不同的特征。在黄铁绢英岩阶段和石英—金—多金属硫化物阶段,黄铁矿为晶粒较小的立方体,呈星散状分布。在石英—金—黄铁矿阶段,黄铁矿粒度较大,呈椭圆形和他形分布在脉体中。不同成矿阶段黄铁矿形态特征如表1所示。本次研究的主要对象为主成矿期石英—金—黄铁矿阶段和石英—金—多金属硫化物阶段的黄铁矿。

3.3 黄铁矿成分标型特征

(1)黄铁矿主量元素。主成矿期黄铁矿主量元素组成在中国地质科学院矿产资源研究所电子探针实验室测定,仪器型号为JXA-8230电子探针仪,在加速电压为20 kV、电流为20 nA和束斑直径为5 μm的条件下进行分析测试,表2中元素检测限均小于500×10-6

表2   ZK96-6钻孔黄铁矿电子探针分析结果

Table 2  Analysis results of pyrite from ZK96-6 drill by electron probe(%)

样品编号元素含量
SeAsGeSPbBiMoFe
z2966-3-10.0020053.3050.0710.0170.05546.118
z2966-3-20.0180.014053.4400.17900.04745.613
z2966-7-100.028053.1310.16700.05845.994
z2966-7-200.056053.3500.13900.05146.361
z2966-7-300.010053 .7750.06500.06546.134
z2966-16-100.047053.5560.04000.05446.349
z2966-16-200.061052.5110.1370.0200.05446.674
z2966-28-100.088053.0670.1040.0540.04546.519
z2966-28-200.0210.02252.5400.00600.06646.681
z2966-28-300.034053.574000.06346.882
样品编号元素含量
CoAgZnCuNiAu总量
z2966-3-10.05400.01300.01099.645
z2966-3-20.048000.0080099.367
z2966-7-10.0490000.016099.443
z2966-7-20.09100000.048100.096
z2966-7-30.08100.011000100.141
z2966-16-10.0450.0220000100.113
z2966-16-20.0730.0080.0180.02000.01199.587
z2966-28-10.0640.01400.0150099.970
z2966-28-20.02600.046000.03399.441
z2966-28-30.08000.008000.0040.049100.694

新窗口打开| 下载CSV


理想黄铁矿的化学成分:ω(S)=53.40%,ω(Fe)=46.55%,n(S)/n(Fe)=2。本次黄铁矿电子探针分析结果见表2,计算得到的S和Fe元素的平均质量分数分别为:ω(S)%=53.30%,ω(Fe)=46.40%,分子式中n(S)/n(Fe)=1.96~2.04,指示矿体中包含有硫亏损型黄铁矿和硫富集型黄铁矿。

(2)黄铁矿微量元素。黄铁矿微量元素6件样品处理和测试工作均在核工业北京地质研究院完成。测试方法为GB/T 14506.30-2010《硅酸盐岩石化学分析方法 第30部分:44个元素量测定》,使用PerkinElmer,Elan DCR-e 型等离子体质谱分析仪,分析温度为20 °C,相对湿度为30%。所测得的元素为Li、Be、Sc、V、Cr、Co、Ni、Cu、Zn、Ga、Rb、Sr、Y、Nb、Mo、Cd、In、Sb、Cs、Ba、La、Ce、Pr、Nd、Sm、Eu、Gd、Tb、Dy、Ho、Er、Tm、Yb、Lu、Ta、W、Re、Tl、Pb、Bi、Th、U、Zr和Hf。测试结果见表3

表3   三山岛金矿ZK96-6钻孔黄铁矿微量元素分析结果

Table 3  Analysis results of trace elements of pyrite from ZK96-6 drill of the Sanshandao gold deposit(×10-6

样品编号元素含量
LiBeScVCrCoNiCuZnGaRbSrYNbMo
Z96-6-42.0100.2083.091.544.4011238.634.427.311.243.575.10.75814.703.750
Z96-6-90.7520.3213.062.091.8320.227.01513803.7314.344.81.751.050.729
Z96-6-110.3840.1326.092.450.1313.217.780.456.83.4814.044.21.241.030.141
Z96-6-140.2470.1140.771.143.4519.919.552.823.02.8410.225.32.861.060.468
Z96-6-180.4820.0221.600.711.9513.910.815628.61.795.9522.91.230.460.575
Z96-6-250.5910.0972.271.534.7238.613.426824.32.6511.457.52.021.150.306
样品编号元素含量
CdInSbCsBaLaCePrNdSmEuGdTbDyHo
Z96-6-40.0510.0141.420.363758.314.31.656.40.960.1960.750.0760.2430.031
Z96-6-91.000.4801.850.12351825.342.44.8619.03.160.7152.410.2490.6920.065
Z96-6-110.1250.0900.7290.08760421.836.24.0614.62.290.6161.660.1740.5300.052
Z96-6-140.0530.0280.7880.07595.128.847.75.1318.42.780.5542.110.2751.1800.161
Z96-6-180.090.0871.550.04619441.669.07.4126.33.740.8432.810.2700.7260.069
Z96-6-250.0620.0360.5720.08815641.368.27.0924.43.190.5602.500.2420.7620.096
样品编号元素含量
ErTmYbLuTaWReTlPbBiThUZrHf
Z96-6-40.0910.0090.0870.0070.6421.090.0080.3581 74258.31.780.545.250.183
Z96-6-90.1890.0180.1330.0180.0870.6890.0030.2345 3482033.941.989.470.368
Z96-6-110.1460.0120.0640.0070.2340.752<0.0020.12493675.93.251.766.310.339
Z96-6-140.3910.0440.2240.0230.0521.800.0070.093698569.7814.23.460.136
Z96-6-180.1810.0060.0550.0080.1540.3850.0070.05576372.12.380.262.440.089
Z96-6-250.2990.0260.1750.0170.1230.7610.0070.082463247.150.576.480.303

新窗口打开| 下载CSV


3.4 黄铁矿热电性标型特征

黄铁矿热电性能够在很大程度上反映黄铁矿微量元素和晶体结构变化,为矿床成因和勘查找矿提供了重要的、可量化的标型特征[3,4,5,6,7,16]。黄铁矿热电性参数测定在中国地质大学(北京)成因矿物实验室BHTE-6型热电仪上完成。黄铁矿的热电性是指,黄铁矿具有半导体特性,其两端受到不同温度的激发时,在矿物内部形成电场,该电场特征可用热电系数α和热电导性(N型/P型)来描述。其中,黄铁矿产生的热电势V与其受激发时的温差ΔT的比值称为热电系数。热电导性是指导电类型,包括空穴型(N型)和电子型(P型)。若黄铁矿的热电系数α>0则为P型,若α<0则为N型。从三山岛金矿ZK96-6钻孔矿体-2 613~-2 684 m连续取样25件,共计1 250粒纯净黄铁矿单晶,用超声波在纯酒精溶液中清洗表面氧化膜和杂质后,在BHTE-6型热电仪上进行测试。根据大量的测试条件,设定ΔT=(56±3)℃。测试结果见表4。黄铁矿热电性分析结果表明,黄铁矿中P型黄铁矿的出现率(P%)是68.32%,其中矿体中黄铁矿基本以P型为主,非矿体部位黄铁矿以N型为主。

表4   ZK96-6钻孔黄铁矿热电性测试结果

Table 4  Test results of pyrite thermoelectricity from ZK96-6 drill

样品编号标高/mP型热电系数/(μV/°C)N型热电系数/(μV/°C)P型平均出现率/%粒数/粒金品位/(×10-6
范围平均范围平均
z2966-32 613.0430.6~42.336.35-207.2~-43.9-130.644502.61
z2966-42 626.9419.3~336.9197.50-173.6~-14.3-61.3782502.55
z2966-52 627.743.7~354.6184.05-101.8~-1.8-55.0278501.84
z2966-62 628.161.7~344.3214.70-64.2~-35.6-49.9096503.47
z2966-72 629.1615.9~353.5185.70-111.1~-5.3-69.9182505.56
z2966-82 629.4753.8~352.4221.36-10.9~-1.0-110.4384505.56
z2966-92 630.425.2~352.4173.42-182.5~-3.5-79.5376501.39
z2966-102 631.525.1~318.1164.12-182.0~-31.6-103.2958502.70
z2966-112 632.768.7~333.9201.48-116.6~-5.3-57.1680503.68
z2966-122 633.463.5~336.2148.90-144.6~-1.8-54.7682501.14
z2966-132 634.461.8~340.8116.74-289.0~-8.9-129.7158500.86
z2966-142 636.3654.8~294.1155.25-1.7~-9.6-77.2570501.22
z2966-152 637.161.7~328.2176.95-15.5~-285.2-75.9574502.94
z2966-162 638.9612.7~304.0134.74-12.6~-216.1-108.9566502.53
z2966-172 640.263.4~336.7146.48-10.4~-190.9-92.38725018.75
z2966-182 640.96134.9~344.5250.52-21.3~-198.2-112.01805018.75
z2966-192 641.6813.7~343.4181.30-46.2~-96.7-76.9290504.69
z2966-202 642.685.4~353.8201.10-3.6~-158.8-58.50885016.72
z2966-212 644.1017.7~348.4159.70-20.1~-153-63.9280501.35
z2966-222 644.9015.8~337.3175.74-238.9~-8.9-79.1680501.04
z2966-232 645.671.8~351.7190.63-231.5~-25.9-97.3182500.44
z2966-242 647.368.9~324.1201.18-339.8~-5.4-145.9024504.26
z2966-252 652.0530.7~358.4208.01-313.6~-59.1-163.3868500.63
z2966-262 676.5924.6~193.0109.40-244.8~-7.2-123.1724500.10
z2966-272 684.773.4~289.487.00-211.9~-15.9-101.6430500.05
平均值2 639.62174.83-78.5068504.19

新窗口打开| 下载CSV


4 讨论

三山岛金矿深部黄铁矿的形态标型特征观察表明,黄铁绢英岩阶段(Ⅰ)、石英—金—多金属硫化物阶段(Ⅲ)和石英—碳酸盐阶段(Ⅳ)沉淀的黄铁矿多为立方体晶形,相对于阶段Ⅱ其粒度更小,并伴有碎裂结构,可能暗示着流体沉淀黄铁矿时处于低饱和度条件[16,17]。而石英—金—黄铁矿阶段(Ⅱ)黄铁矿粒度较大,反映出此时的成矿流体沉淀黄铁矿时处于强过饱和条件[16,17],并伴有金沉淀。前人研究表明,金在中温热液条件下主要以Au(HS2-络合离子迁移[18]。石英—金—黄铁矿阶段(Ⅱ)中更大粒度黄铁矿的沉淀,暗示着成矿流体中大量的还原性硫离子被固定到黄铁矿而析出,从而导致流体中硫氢络合物失去稳定性迫使金沉淀。根据对矿物成分的电子探针分析,金呈晶隙金不均匀分布在黄铁矿颗粒之间,其原因可能是黄铁矿的位错滑移变形通常发生在强剪切变形区(高应变速率区)[19]。高应变速率在高温条件下会引起黄铁矿从位错移动转变为脆—韧性变形,而在相对低温条件下则发生碎裂流变形,即伴随脆性变形的发生。位错滑移使得黄铁矿晶格应变能变大,甚至形成晶格线缺陷,为抵消增大的晶格能,晶格中的金原子会往高应变能区域部位(即位错区域)迁移,从而导致位错区域金的富集[19]。另一方面,含有金的热液趋于向黄铁矿位错等缺陷处扩散,会使黄铁矿晶格应变能减小,富含金的流体与黄铁矿晶格中的微量成分保持平衡,使得黄铁矿经过高应变作用的区域进一步富集,最终在构造/流体作用下形成更加丰富的裂隙金或晶隙金。三山岛金矿黄铁矿表现出明显的碎裂结构,且有裂隙金和晶隙金产出。这些现象暗示着在三山岛金矿深部,高应变作用对金的富集同样起着重要作用。

深部黄铁矿主量元素分析表明,矿体中发现有硫亏损型黄铁矿和硫富集型黄铁矿,此外铁亏损型黄铁矿和铁富集型黄铁矿在三山岛金矿中亦均有出现。通过对比,所有样品中含金黄铁矿的Fe含量比不含金黄铁矿高,即ω(Au)与ω(Fe)呈正相关,而与ω(S)的关系不确定。

对ZK96-6钻孔中黄铁矿微量元素含量按照矿体位置指示元素(As+Sb+Ba+Ag+Hg)-(Au+Bi+Cu+Pb+Zn)-(Ti+Cr+Co+Ni)体系进行数据投图,发现三山岛金矿-2 613~-2 684 m金矿体中黄铁矿微量元素富Au+Bi+Cu+Pb+Zn,贫As+Sb+Ba+Ag+Hg和Ti+Cr+Co+Ni,指示该处属于矿体中部(图6),暗示深部还有矿化潜力。

图6

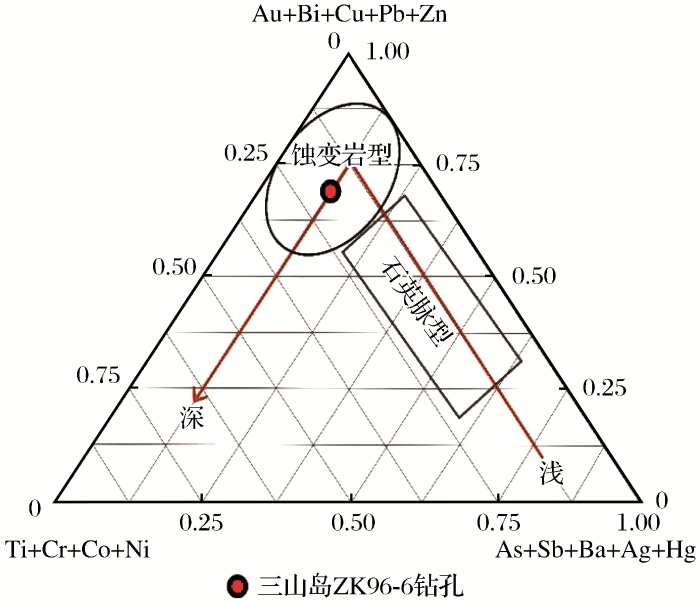

图6   黄铁矿微量元素含量(Au+Bi+Cu+Pb+Zn)-(As+Sb+Ba+Ag+Hg)-(Ti+Cr+Co+Ni)指示矿体部位判别图[6]

Fig.6   (Au+Bi+Cu+Pb+Zn)-(As+Sb+Ba+Ag+Hg)-(Ti+Cr+Co+Ni) of pyrite for the position discrimination of orebody[6]


通过总结黄铁矿微量元素特征发现,Y/Ho比值范围为17~26,与华北地台斜长角闪岩、中国东部大陆地壳数值相近[20],暗示成矿物质来源有壳源成分的贡献(图7)。

图7

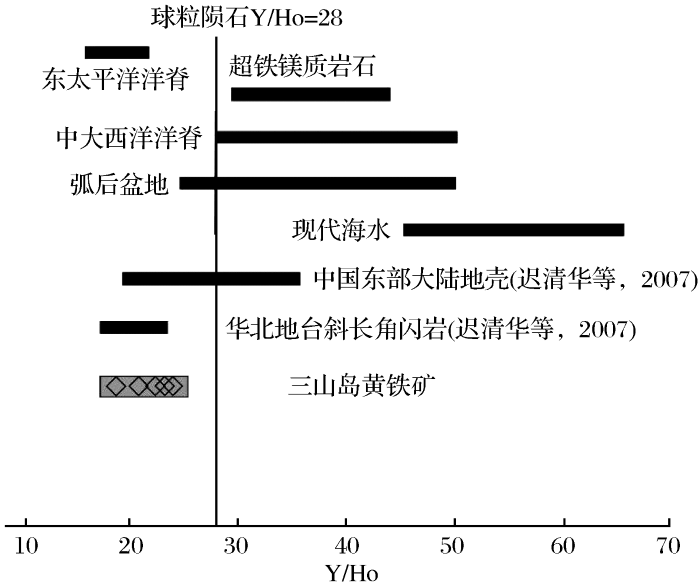

图7   三山岛金矿ZK96-6钻孔黄铁矿Y/Ho比值与相关储库端元对比图

Fig.7   Comparison of Y/Ho ratio between pyrite from ZK96-6 drill at the Sanshandao gold deposit and related geological reservoir endmembers


由黄铁矿热电性类型出现率与矿体金品位关系图(图8)可知,P型黄铁矿出现率(P%)与金品位呈正相关关系,指示金和P型黄铁矿共生。石英—金—多金属硫化物阶段、石英—金—黄铁矿阶段、黄铁绢英岩阶段和黄铁矿—碳酸盐阶段的P型黄铁矿出现率分别为85%、83%、75%和41%,暗示着石英—金—黄铁矿阶段(Ⅱ)和石英—金—多金属硫化物阶段(Ⅲ)为主要的产金阶段。根据公式TP=3*(122.22+αP)/5.0(TP为P型黄铁矿形成温度,αP为P型黄铁矿热电系数),矿体中P型黄铁矿形成温度为95.1~223.6 ℃,平均值为174.67 ℃;根据公式TN=(704.51-αN)/1.819(TN为N型黄铁矿形成温度,αN为N型黄铁矿热电系数),N型黄铁矿形成温度为416~448 ℃,平均值为432.97 ℃。这暗示着黄铁绢英岩阶段(Ⅰ)黄铁矿沉淀温度相对于石英—金—黄铁矿阶段(Ⅱ)和石英—金—多金属硫化物阶段(Ⅲ)更高,与前人对三山岛金矿流体包裹体研究结果相一致[13,14]。黄铁矿—碳酸盐阶段所测出的P型黄铁矿出现率最低,所指示的出现更高沉淀温度概率与前人的显微测温研究结果[14]不一致,这可能是由于被测试的黄铁矿混入了较多早期黄铁矿而导致的混合结果。

图8

图8   ZK96-6钻孔黄铁矿P型出现率与金品位关系

Fig.8   Relationship between the occurrence rate of P-type pyrite and gold grade in the ZK96-6 drill


5 结论

(1)三山岛金矿深部石英—金—黄铁矿阶段(Ⅱ)中黄铁矿粒度相比其他阶段的黄铁矿更加粗大,指示成矿流体沉淀黄铁矿时处于强过饱和条件,在消耗成矿流体中还原性硫的同时促使金络合物失稳而导致金的沉淀富集。

(2)深部金矿体(-2 613~-2 684 m)黄铁矿微量元素含量在(Au+Bi+Cu+Pb+Zn)-(As+Sb+Ba+Ag+Hg)-(Ti+Cr+Co+Ni)三角投图中的位置指示该处矿体属于矿化中部,暗示深部仍有矿化潜力。

(3)P型黄铁矿出现率(P%)与金品位呈正相关关系,指示金和P型黄铁矿共生,该特征可作为深部金矿找矿的依据。在石英—金—多金属硫化物阶段、石英—金—黄铁矿阶段、黄铁绢英岩阶段和黄铁矿—碳酸盐等阶段中黄铁矿P型出现率依次降低,暗示着黄铁矿与金之间的相关性逐渐降低。
