随着矿产资源不断被开发利用，易采易选矿产资源越来越少，加之选矿技术迭代升级，为获得更高的矿物回收率，矿石被磨得越来越细，从而产生更多超细尾矿。为实现超细尾矿综合利用，膏体充填技术应运而生。膏体充填技术是绿色开采的新理念和新技术，关于膏体的典型定性特征可概述为：不离析、不沉淀和不脱水（陈秋松等，2016；吴爱祥等，2016，2018，2021；李广波等，2024）。为了将更多尾砂充填至井下，提高全尾砂利用率，实现高浓度充填，关于超细尾砂高浓度料浆输送中存在的黏性大和流动性差等问题亟需得到解决（翟永刚等，2010；彭亮，2023；孔翔生等，2024；郑伯坤等，2025）。
管道输送是充填的关键环节，充填料浆的流变特性是影响输送的主要因素。现有关于减水剂应用的研究主要从提升流动性与输送浓度（方林等，2023；江科等，2025）、增强充填体强度（魏微等，2013；李金鑫等，2021）以及优化料浆微观特性（陈怀成等，2015；吴再海等，2020）等方面考察减水剂对充填料浆的影响，丰富了充填料浆外加剂的研究内容。然而，针对超细尾砂充填料浆管道输送调控方面的研究尚显不足。随着选矿技术的发展，尾砂粒度日趋细化。然而，高浓度超细尾砂存在流动阻力大和临界浓度低等问题，对管道输送性能造成显著影响，且尾砂综合利用率偏低。因此，研究减水剂对充填料浆流变特性的影响及其对管道输送的调控作用，具有重要的实际意义。
综上所述，现有研究多集中于减水剂类型和掺量对料浆流动性和强度等性能的影响，但鲜有综合探讨管道输送参数（如充填倍线和流动阻力等）的关联分析，尚未系统揭示外加剂对管道输送的调控机制。鉴于此，本研究基于坍落度、L管试验和数值模拟的多维度量化分析，探究减水剂对膏体流变参数及管道阻力的影响，从而在提升料浆浓度的同时有效降低管道输送压力，为外加剂调控管道输送机制提供了新思路，也为提高尾砂利用率和高浓度充填料浆输送调控提供理论支撑。
1 矿山概况

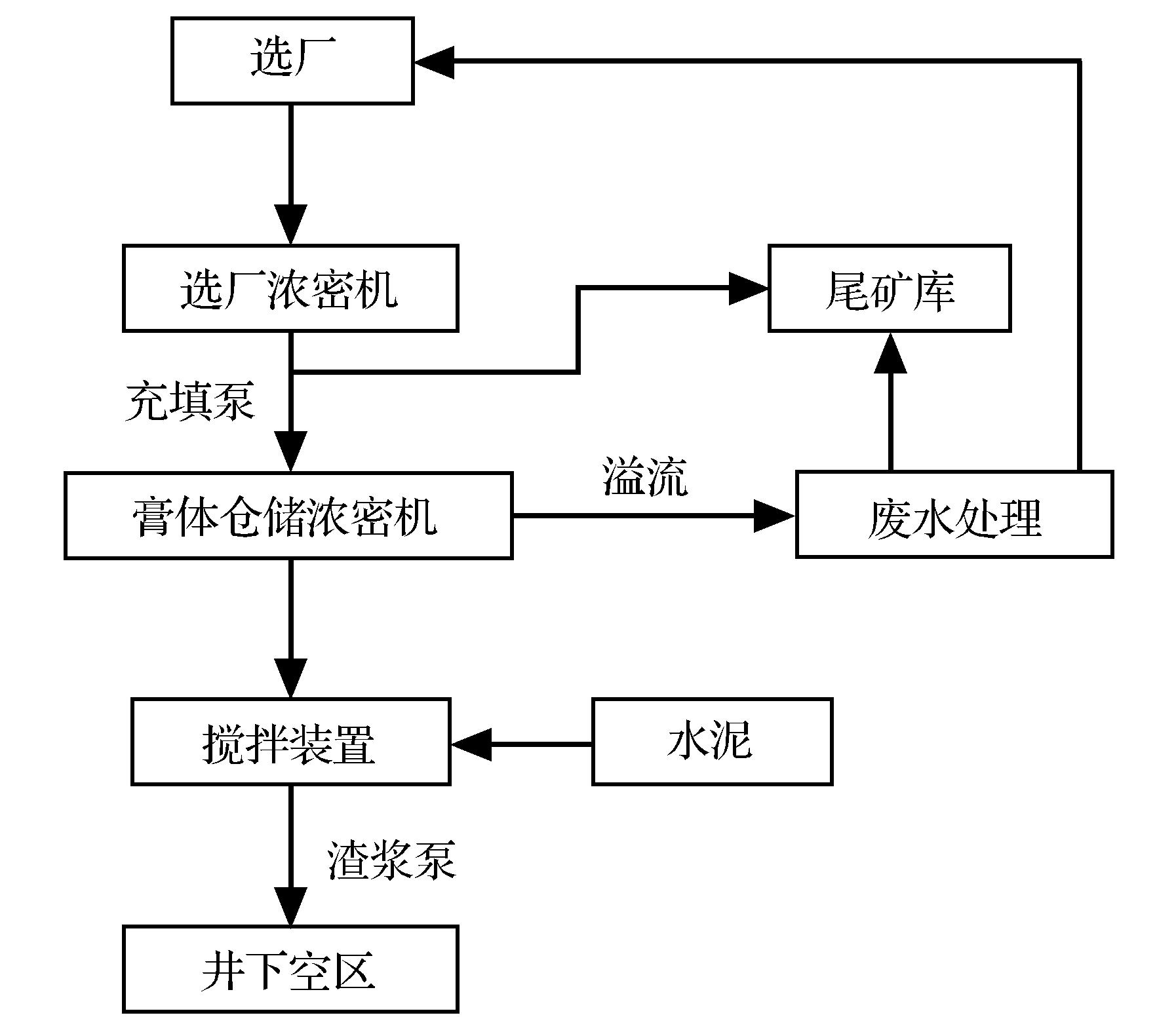

该矿山的充填站建设于矿区北部，靠近选矿厂，年充填量约为70万m3，单套充填系统能力为180~200 m3/h，充填质量浓度为70%，采用泵送方式充填至井下各个空区。随着采矿范围和规模的不断扩大，对于南部超过4 km的井下空区来说，使用现有充填系统和浓度无法泵送达到，但降低充填浓度的同时会降低充填体质量，给矿山带来安全隐患，需要一种可以在不降低浓度的情况下仍能充填至南部空区的充填工艺方法，此时添加减水剂就是较为合适的选择。
减水剂作为外加剂时，利用静电排斥作用和空间位阻效应分散颗粒，通过改善流变特性来调控管道输送性能。减水剂能够显著提高尾砂利用率，改善料浆流动性与强度，同时在泵送时降低泵送成本（胡才富等，2022；Deng et al，2024；Li et al，2026）。减水剂的添加方式如下：在均匀混合尾砂料浆和胶凝材料时定量加入减水剂溶液，有效搅拌时间需超过60 s，确保减水剂在拌合物中均匀分散，减水剂添加量的误差不超过1%。本研究重点从试验、数值模拟、微观分析和工程应用等方面，逐步揭示减水剂对充填料浆输送的调控机制。
2 充填材料试验

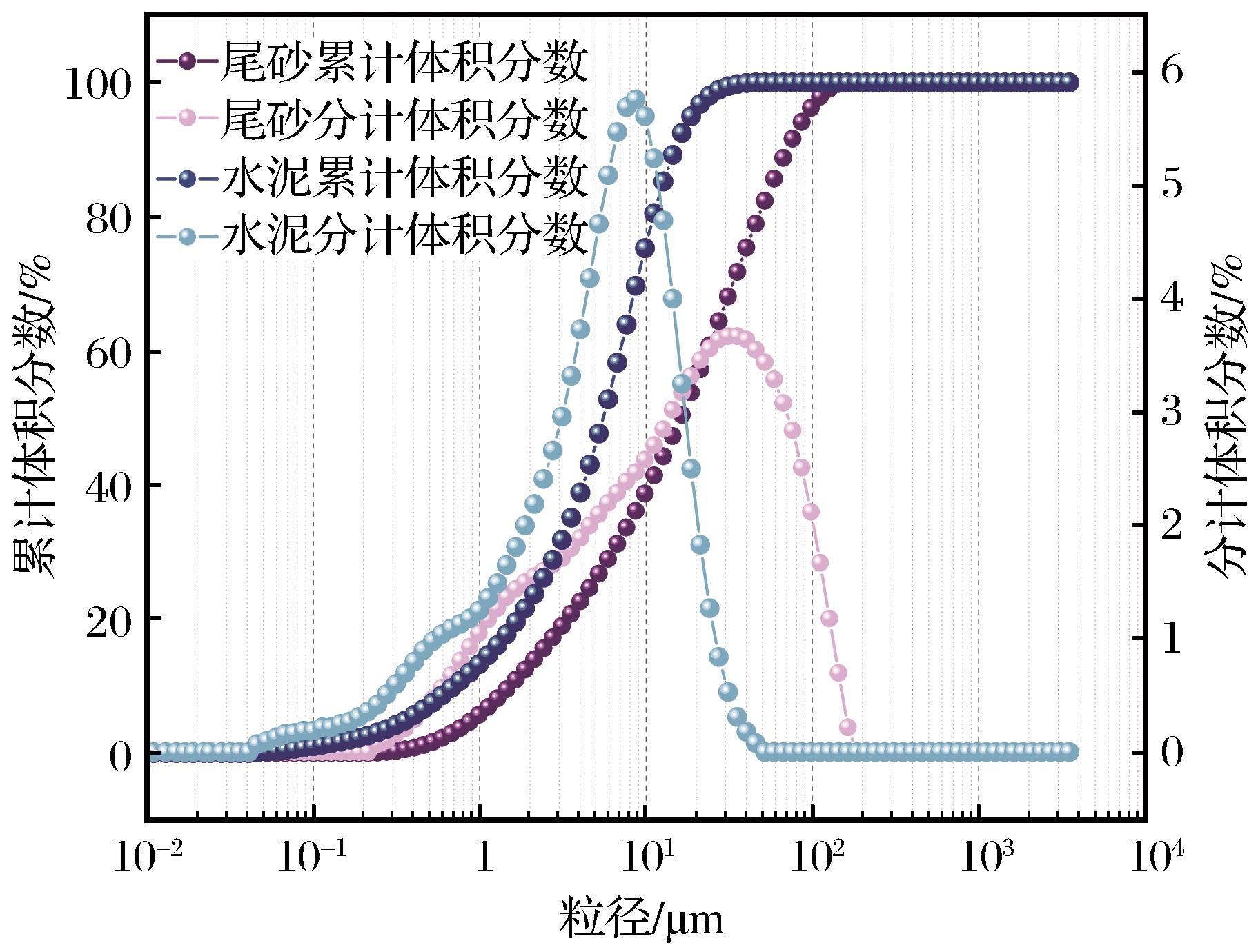

2.1 粒度测试
2.2 坍落度流动性试验
充填料浆流动性是表示料浆在自重或外力作用下流动的顺畅性，流动性是充填料浆输送的重要特性之一。坍落度值随料浆质量浓度的降低而增大，即流动性越来越好，流动性较好的充填料浆，有助于提高采场充满率。结合工程实践经验，得出坍落度小于25 cm为泵送困难区，加压泵送坍落度为25~27 cm，自流输送坍落度大于27 cm。

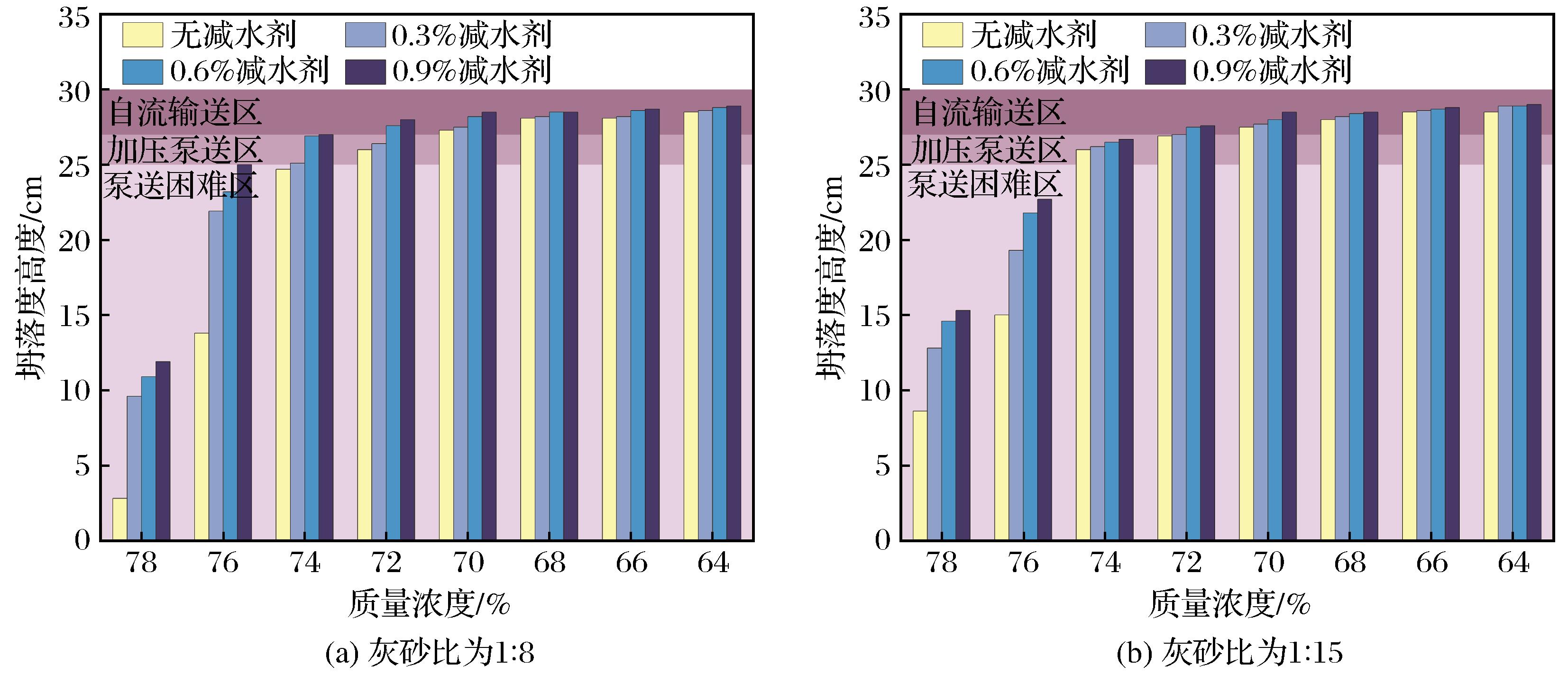

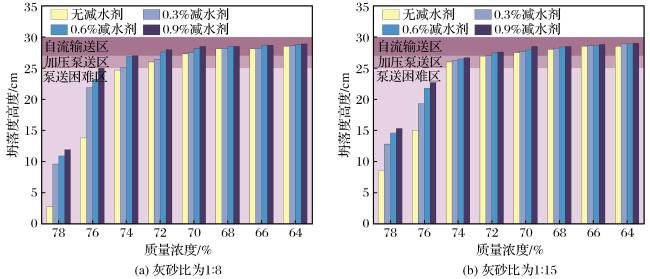

根据该矿山充填高强度和低强度的2种需求，暂定灰砂比为1∶8和1∶15进行试验，减水剂添加量确定为水泥添加量的0.3%、0.6%和0.9%，进行正交试验。坍落度试验结果如图3所示，最佳充填浓度为72%~74%。
由图3可知，当灰砂比降低时，坍落度增大，说明水泥在该尾砂充填料浆中主要表现为增稠增黏作用，与粗尾砂中水泥的润滑作用存在显著差异。在粗尾砂颗粒组成的充填料浆中，水泥填充在尾砂颗粒间的空隙中，减小粗颗粒锋利棱角之间的摩擦力，削弱充填料浆的抗变形能力。
2.3 L型管道自流输送试验
由图3可知，当灰砂比为1∶8时，实现自流输送的质量浓度需在72%及以下，当添加减水剂时，自流输送浓度可提升至74%。由此来制定L管试验方案，即灰砂比设定为1∶8，无减水剂时料浆质量浓度设为72%、70%、68%和66%，当减水剂添加量为0.6%时料浆质量浓度设为74%、72%、70%和68%，共8组试验。
根据该矿山充填系统进行计算，采用表1中充填倍线和流动阻力，以内径140 mm管道和100 m3/h流量为基准进行计算。
表1 L管试验数据Table 1 L-tube test data |
| 编号 | 减水剂添加量 | 浓度/% | 屈服应力/Pa | 黏度系数/（Pa·s） | 充填倍线 | 流动阻力/（MPa·km-1） |
|---|---|---|---|---|---|---|
| 1 | 无 | 74 | 78.62 | 0.98 | 2.86 | 5.875 |
| 2 | 72 | 38.56 | 0.79 | 4.42 | 3.791 | |
| 3 | 70 | 27.33 | 0.55 | 6.06 | 2.657 | |
| 4 | 68 | 13.25 | 0.43 | 8.84 | 1.768 | |
| 5 | 0.6% | 74 | 40.22 | 0.78 | 4.40 | 3.824 |
| 6 | 72 | 15.89 | 0.52 | 7.68 | 2.133 | |
| 7 | 70 | 16.52 | 0.41 | 8.68 | 1.834 | |
| 8 | 68 | 10.96 | 0.33 | 11.18 | 1.387 |
屈服应力和黏度系数的增大直接导致流动阻力增大，工程实践中表现为充填倍线减小，在相同高差下自流输送水平距离缩短，需通过加压泵送实现远距离输送。减水剂可使料浆在质量浓度提升2%的情况下，其屈服应力和黏度系数仍低于原浓度水平，从而实现充填浓度升高和输送压力降低的目标。在料浆能够自流输送的情况下，加入减水剂后还能减少泵送能耗。

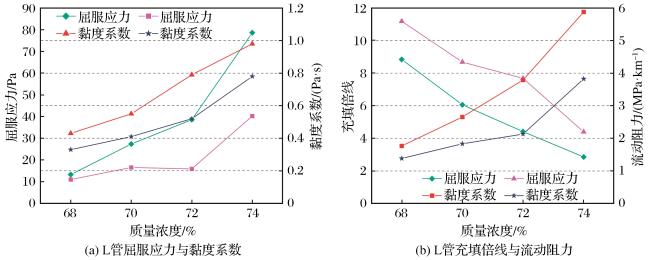

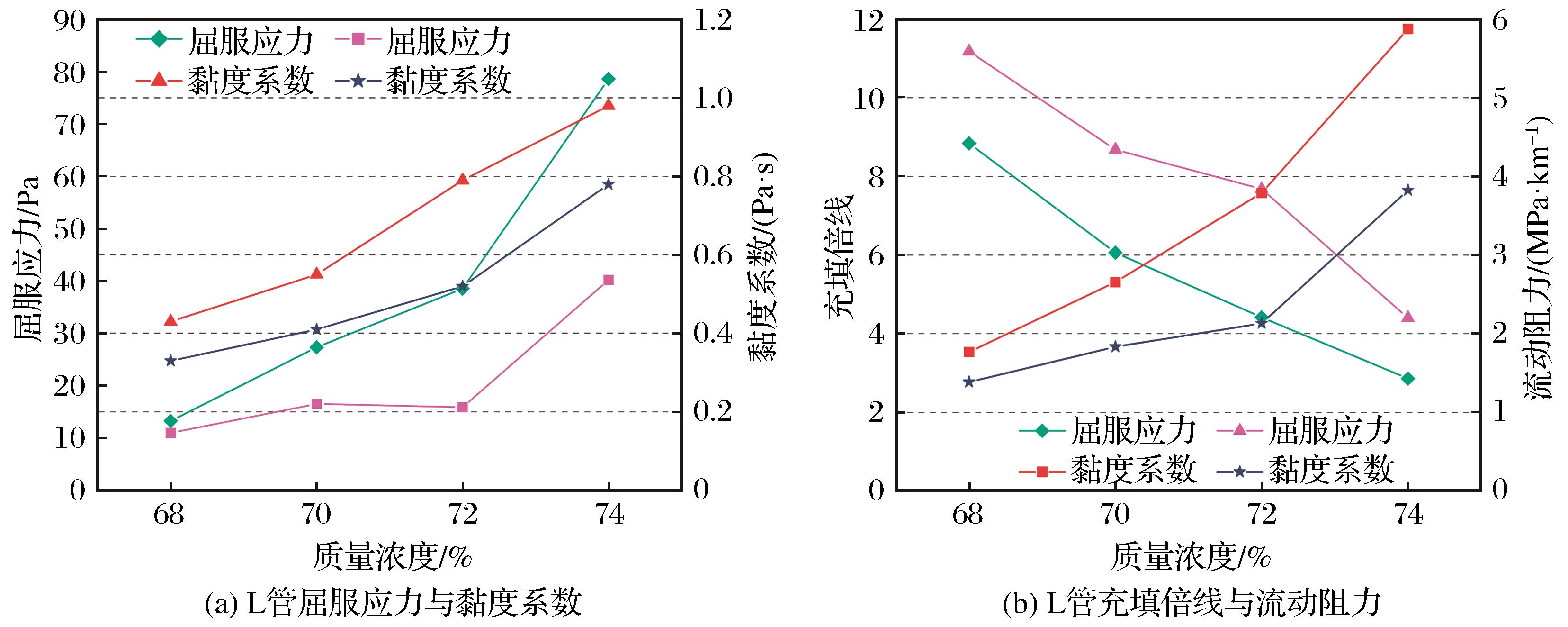

通过L管试验对不同料浆的充填倍线和流动阻力进行研究。在相同质量浓度条件下，当添加减水剂后，充填倍线提升效果显著，最大提升幅度达1.74倍，数值从4.42提升至8.01；最小提升幅度达1.27倍，数值由8.84提升至11.18。通过对比试验数据发现，添加减水剂后，料浆的流动阻力显著低于质量浓度提高2%但未添加减水剂的料浆。以具体数据为例，当料浆质量浓度为70%、不添加减水剂时，流动阻力为3.39 MPa/km；当料浆质量浓度为72%、减水剂掺量为0.6%时，流动阻力降至2.72 MPa/km，实现了在提高质量浓度的同时，使流动阻力低于原浓度料浆的目标。
3 料浆输送模拟研究
充填管道输送特性直接影响到充填材料的配比和整个充填系统的设计，其中试验实测劳动强度大、费用高且易受外界环境影响，产生的误差大。数值模拟具有适用性强和方便快捷等优点。Fluent软件是基于有限体积法进行流体分析的数值模拟计算工具。本文基于该矿山实际管道参数进行建模仿真，对管道数据进行可视化仿真研究。
3.1 模型构建

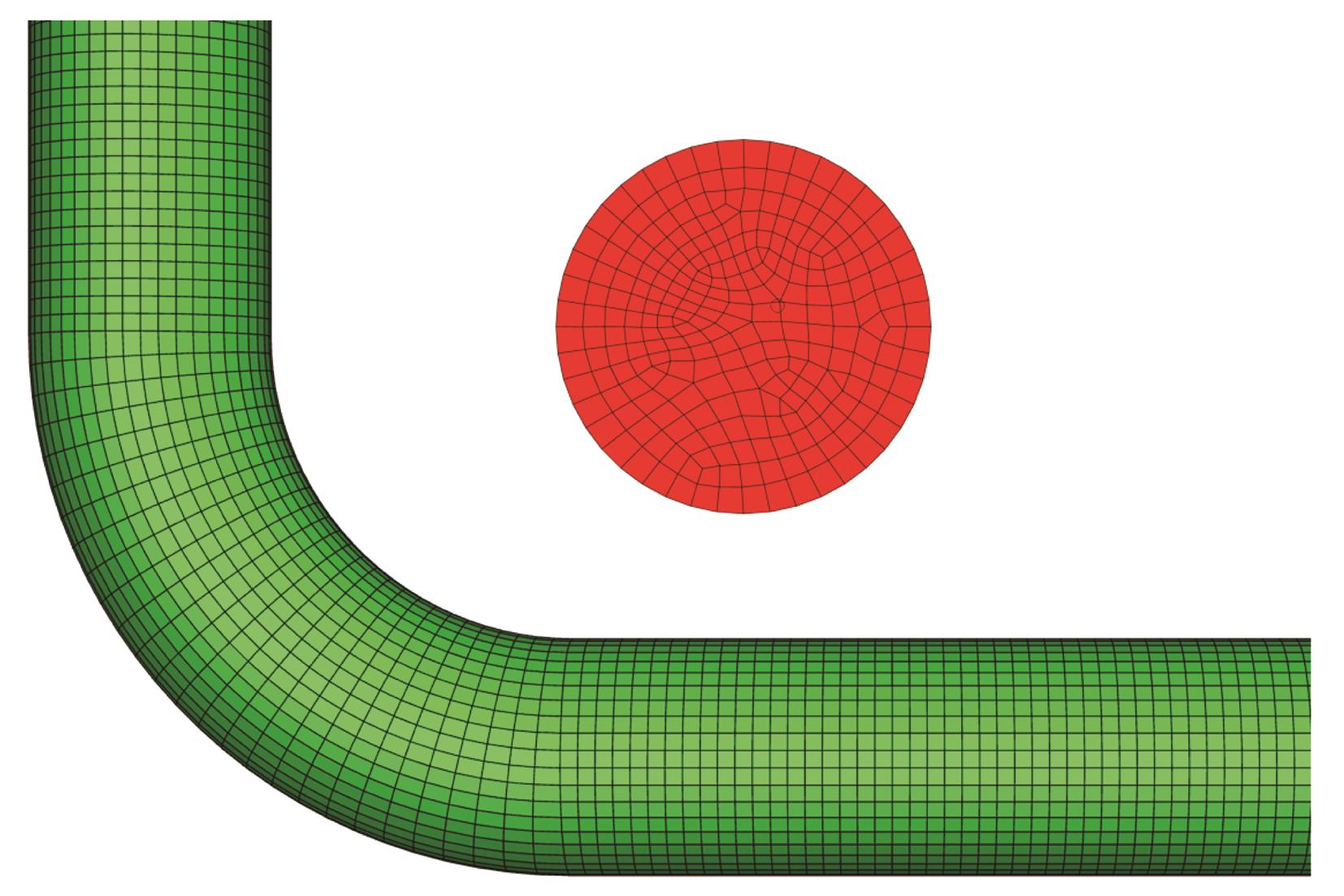

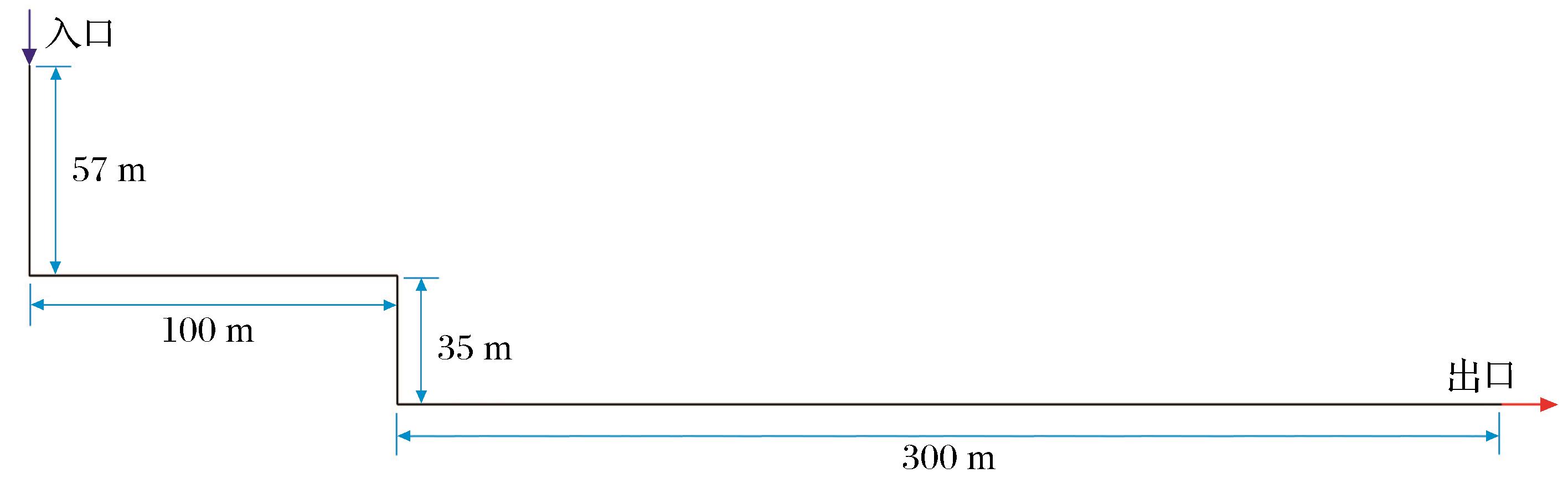

利用Fluent软件进行建模模拟，该模型纵向垂直管道总长为92 m，横向水平管道总长为400 m，其中包含3个直角弯管，管道内径为0.14 m。网格无关性检验表明，当网格单元数达到一定数量时，继续加密网格，出口流速的最大相对偏差小于2%，计算结果不受网格密度的影响，满足网格无关要求，采用Ployhedra多面体网格，此时六面体网格总数量为15 662 745个，管道尺寸模型如图6所示。管道表面及管道截面的局部网格划分如图7所示。模拟参数设置（王少勇等，2018；陈九艳，2021；王平等，2024）如下：多相流模型选择流体体积函数模型（VOF）；垂直方向重力加速度为9.8 m/s2；黏度模型选择层流。使用L管流动试验测得的不同质量分数及添加减水剂后料浆的密度和黏度系数进行模拟和迭代计算。根据L管流动情况，输送模拟试验方案如表2所示。
3.2 模拟结果分析

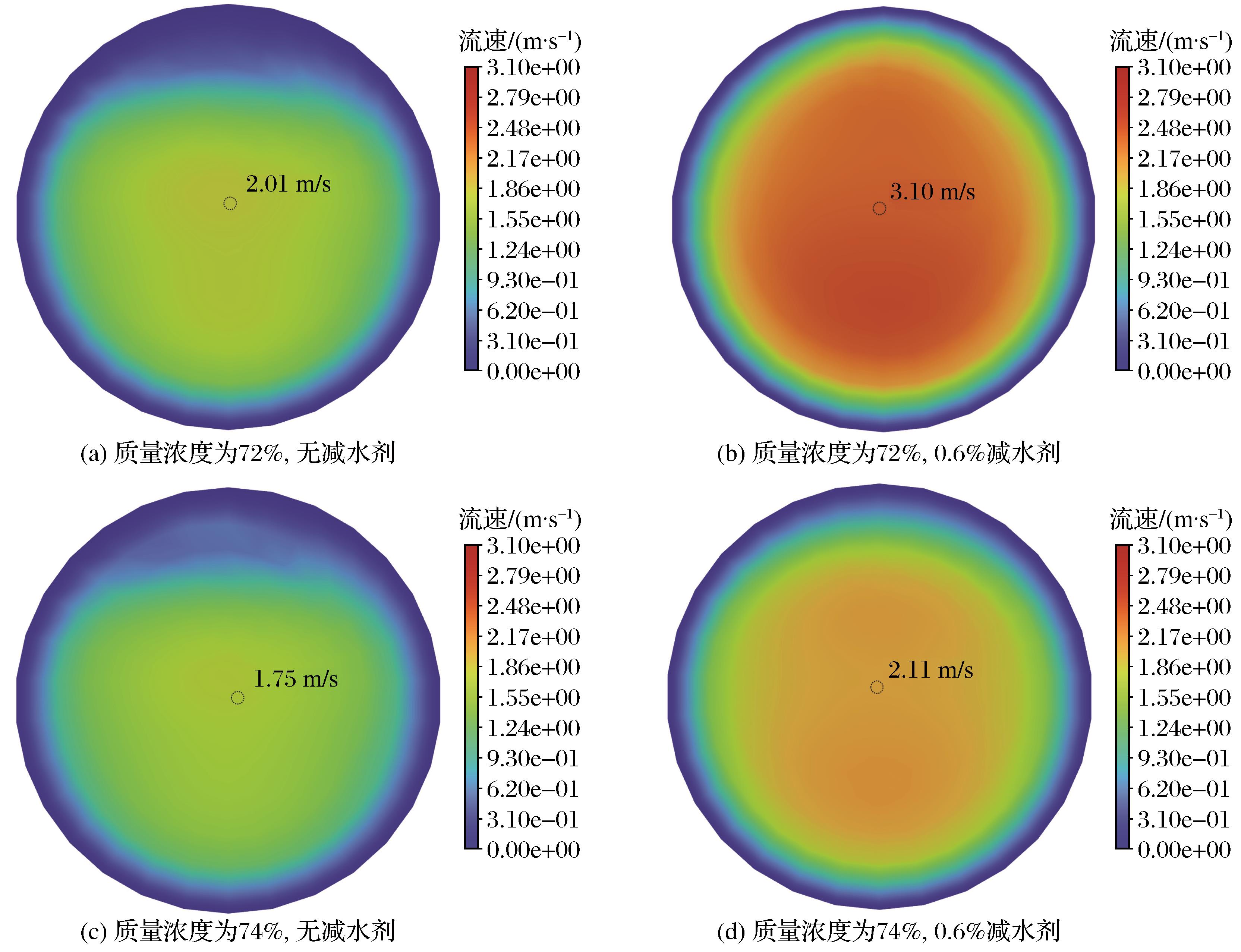

管道中料浆出口流速大小如图8所示，自流状态下4种料浆的流速分布一致，在管壁处速度接近0，管道中心处速度最大，根据料浆密度和有无减水剂的不同，最大速度有所差异。从图中可看出，无减水剂和减水剂掺量为0.6%的2组试验中，随着质量浓度的增大，料浆的最大流速均呈减小的趋势，但当添加0.6%减水剂后，料浆流速提升约54%，如：在质量浓度为74%条件下，料浆出口处最大流速从2.01 m/s提升至3.1 m/s。从图中可看出，当无减水剂添加时，料浆流速较低，小于最小输送流速，导致管道上部流速与下部流速差值较大，流速不均，无法维持均匀流动状态，容易出现料浆分层和颗粒沉降现象，管道内较易形成沉积层或局部堵塞。添加减水剂后流速显著增大，流速切面较均匀，说明减水剂改善了料浆的流动性，降低了料浆的黏度系数和屈服应力，减小了输送过程中黏壁现象和堵管的概率。

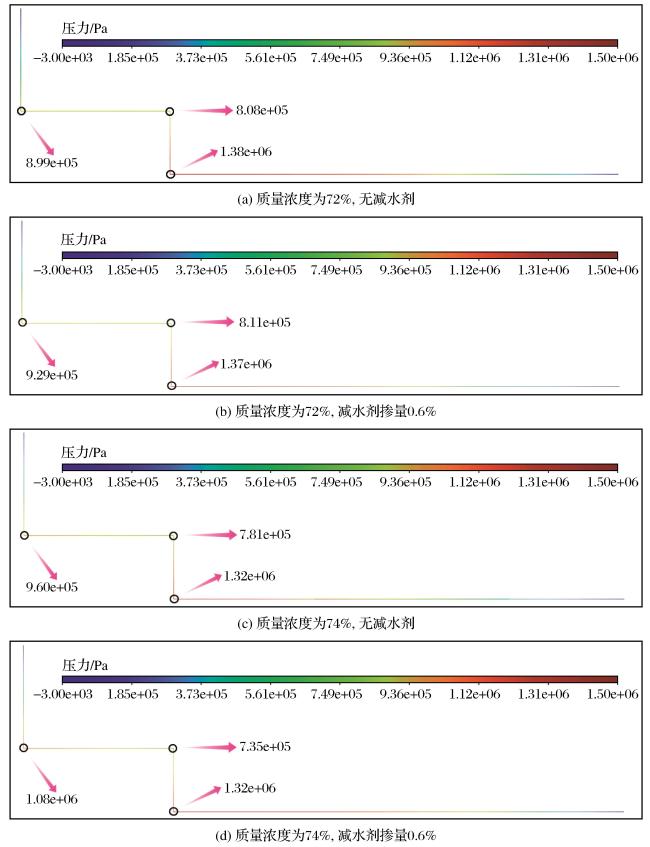

在4种参数条件下各弯管的压力分布如图9所示，入口和出口段均与空气相连接，存在虹吸效应导致压力为负值，随着垂直高度的下降，压力逐渐增大，水平管道输送段压力随管道阻力逐渐减小。图中沿管道流动方向标注3处弯管的压力值，图中弯管处压力分布一致，未出现冲击压力导致压力增大的区域，分析其原因是垂直管道下降压力较大，达到百万级，冲击压力较小，仅为万级，二者在量级上相差2个数量级，因此在云图中无法直观看到由于冲击压力导致的不均匀现象。
添加减水剂后第一处弯管的压力增大，高差为57 m，重力势能约为1 MPa，重力势能较大，黏度减小从而管道沿程阻力降低，更多的重力势能转换为动能，弯管处的压力随即增大。第一处弯管和第二处弯管的压力差由计算得出，添加减水剂后水平段的沿程阻力大于无减水剂，与原先设想添加减水剂后黏度系数减小、摩擦系数减小及沿程阻力减低的现象不符。沿程阻力的核心公式为达西公式，其中压力差与摩擦系数和速度平方呈正比，此处矛盾的原因是流速平方效应超过摩擦系数变化导致的，应在流速一致情况下分析摩擦系数引起的沿程阻力变化。
4 作用机理研究及分析
4.1 减水剂对料浆游离的影响

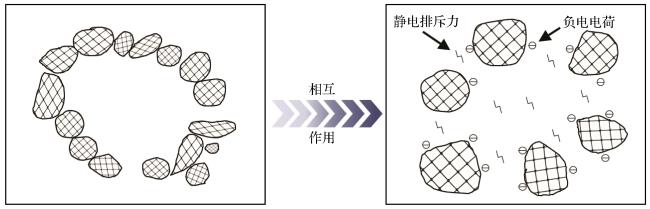

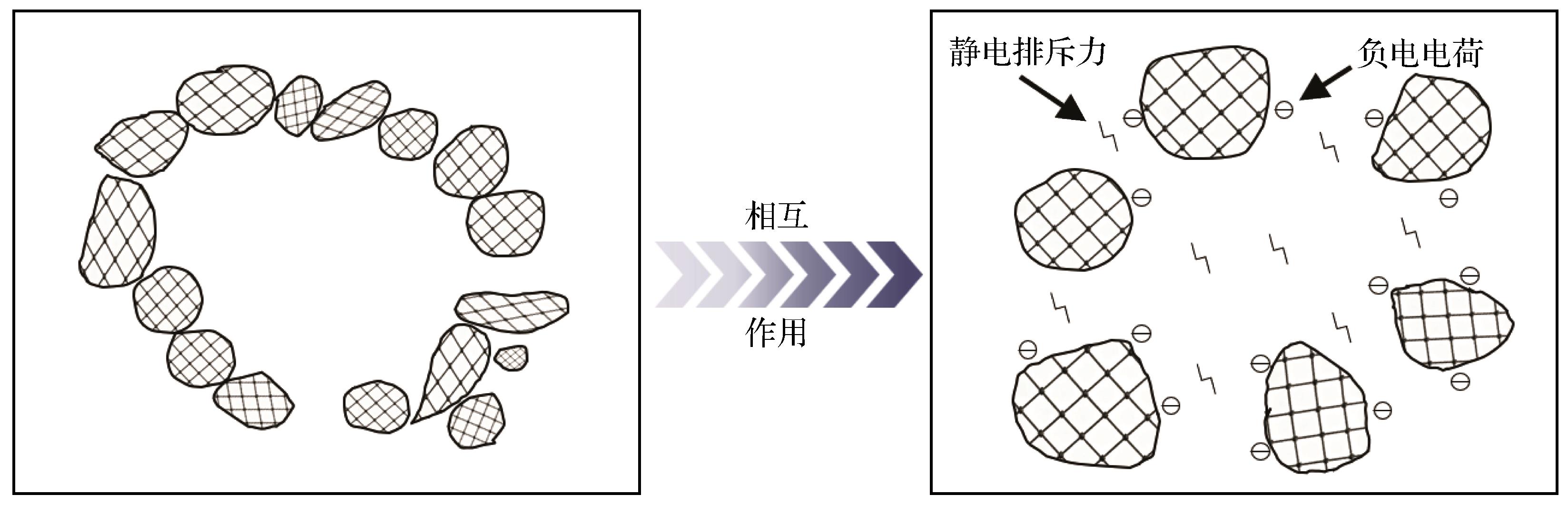

由前文分析可知，减水剂在改善充填料浆流动性和提高尾砂利用率方面作用显著，试验与模拟结果均已验证这一结论。减水剂对充填料浆宏观性能的改善源于微观层面的作用机理，如图10所示。减水剂添加至料浆后，迅速吸附在水泥和尾砂等颗粒表面，这一过程主要引发2种协同作用的分散机制。
静电排斥力是指颗粒表面吸附的减水剂分子链上富含的负电基团使颗粒表面带有相同的负电荷，电荷同性相斥，有效破坏并抑制了颗粒间絮凝网状结构的形成，从而将絮凝网中包裹的束缚水释放出来，转化为颗粒自由流动的液相，显著增强了料浆的流动性。
同时静电排斥力使得颗粒悬浮，进一步促进流动性。空间位阻效应是颗粒表面吸附的减水剂分子中聚醚侧链形成的聚合物保护层产生的，当2个颗粒相互靠近时，这些伸展的侧链需要被压缩，其构型熵和运动自由度降低，从而产生强大的空间位阻斥力，阻止颗粒进一步靠近和聚集。2种机制协同分散，使得料浆在高浓度下仍有极佳的流动性和稳定性。
4.2 Zeta电位分析
Zeta电位值是颗粒表面电位的一个度量，反映了颗粒在溶液中的电荷特性，常用于评估表面改性剂的效果。由于该膏体充填料浆泌水率低，电荷在其中迁移能力较差，难以直接进行电泳测量。因此，采用高速离心法得到澄清的上清液和紧密的沉淀固体，小心地分离出大部分上清液以备测量使用（Haruna et al，2022；诸利一，2023）。

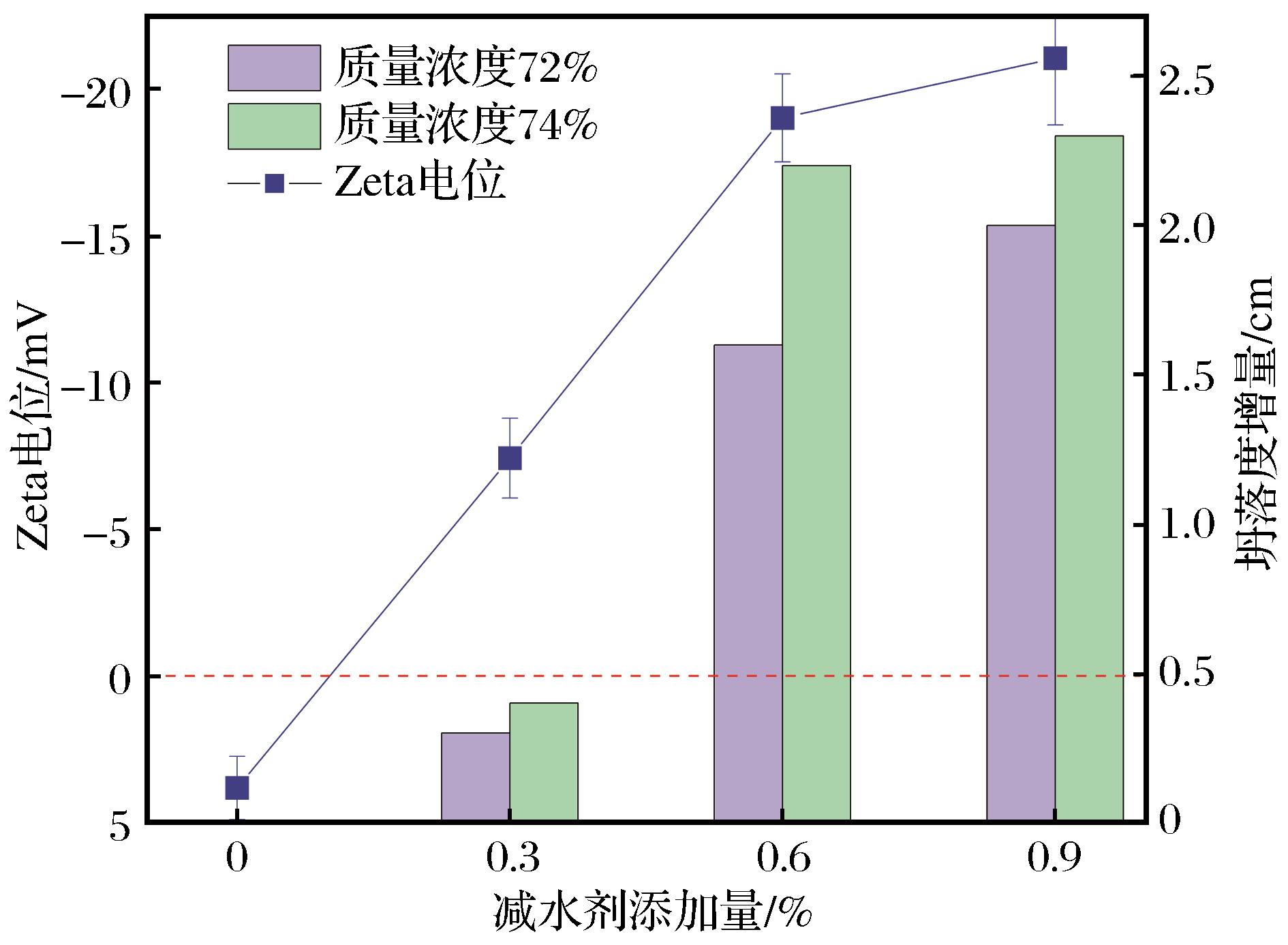

对上清液进行Zeta电位测试，结果如图11所示，当不添加减水剂时电位为3.63 mV，水化作用会释放钙离子（Ca2+），此时电位为正值，当添加减水剂后，其分子链上带有大量负电的羧基（-COO—）使溶液整体电性转为负值。如图11所示，Zeta电位随减水剂添加量的增加而逐渐降低，Zeta电位绝对值较低时，体系内的颗粒倾向于凝结或凝聚，但Zeta电位绝对值较高时，颗粒间的静电斥力占主导，可有效抑制颗粒聚集行为，从而增加料浆颗粒的流动性。当减水剂添加量为0.6%时，Zeta电位区域稳定（-19.54 mV），表明此时减水剂分子已基本覆盖颗粒表面所有吸附点，形成单分子饱和吸附层，进一步增加减水剂用量对颗粒表面电荷密度的影响不显著。该变化趋势与坍落度增量结果一致，说明减水剂最佳掺量为0.6%，该掺量既能保证良好的工作性能，又能避免材料的浪费。
5 经济比较及工程应用
5.1 充填料浆单耗计算
根据全矿综合灰砂比为1∶8、尾砂比重为2.694和质量浓度为70%~74%进行理论计算，得到每立方米充填料浆中各成分含量，结果如表3所示。当质量浓度升高时，体系中水分含量呈现出递减趋势，固体含量呈现递增趋势，当质量浓度从70%提升至74%时，尾砂消耗量提升10.7%，该矿山年充填量约为70万方，年充填消耗126万t尾砂，当质量浓度提升4%后，年消耗尾砂可增加13.5万t。这一举措为矿山规模扩大和产能提升提供坚实的充填后盾，并减少了充填站扩建和额外维护成本，进一步推动绿色矿山建设。
表3 充填料浆单耗计算结果Table 3 Calculation results of unit consumption of filling slurry |
| 质量浓度/% | 料浆容重/（kg·m-3） | 水泥/kg | 尾砂/kg | 水/kg |
|---|---|---|---|---|
| 70 | 1.796 | 139.7 | 1 117.3 | 538.7 |
| 72 | 1.837 | 147.0 | 1 176.0 | 514.5 |
| 74 | 1.881 | 154.7 | 1 237.4 | 489.1 |
5.2 方案经济对比
随着矿山规模扩大和产能提升，高浓度料浆无法泵送至南部较远空区，对隔膜泵的压力过高，而减水剂对充填管道输送调控作用显著，在不改变充填泵的情况下，能够输送同等浓度料浆到更远的空区。减水剂能够提高充填料浆浓度，且有助于提高充填体强度，当质量浓度为70%、灰砂比为1∶10时，28 d充填体强度为1.35 MPa；当质量浓度为72%、灰砂比为1∶12、减水剂掺量为0.6%时，28 d充填体强度为1.42 MPa，胶结剂用量减少约2元/m3，即提高质量浓度时，减少胶结剂用量，大幅降低充填成本。针对该情况，矿山提出了2种方案，方案一为减水剂工艺优化，方案二为新增隔膜泵，2种方案在技术上均可实现，但各有优缺点，且经济效益有一定差别，具体方案如表4所示。方案一无需技改，通过添加减水剂改变料浆状态，从而降低泵送压力，不仅提高了质量浓度，还降低胶结剂用量，且仍可达到原来强度，从经济角度考虑，方案一的成本仅增0.5元/m3，方案二的摊销成本约为3.9元/m3，由此可知方案一节约运营成本3.5元/m3，年节约成本245万元。
表4 2种方案技术经济对比Table 4 Technical and economic comparison of two schemes |
| 对比项目 | 方案一：减水剂工艺优化 | 方案二：新增隔膜泵 |
|---|---|---|
| 技术优点 | ①无需技改，充填工艺简单 ②可以充分利用原设备完成 ③提高输送浓度，降低胶结剂用量 | ①对料浆性质变化不敏感 ②效率高，维护成本低 |
| 技术缺点 | ①管道内会有部分化学残留 ②搅拌混合可能不充分 | ①需新增投资、占用空间 ②新增备品备件等费用 ③大功率泵在低负载下运行会造成额外电能浪费 |
| 成本 | ①减水剂新增成本约为2.52元/m3 ②胶结剂用量减少约2元/m3 | ①新增泵房、隔膜泵等设备400万元，固定资产及易损件摊销约为3.5元/m3 ②大功率泵的能耗差距约为0.4元/m3 |
5.3 工程应用
为解决高浓度充填料浆长距离输送的难题，该矿山针对充填距离超过4 km的南部井下空区需设接力泵站的情况，在充填站搅拌桶上方增设减水剂添加装置。通过添加减水剂，有效降低了充填料浆的流动阻力，减小了充填泵压力，从而在不使用接力泵的条件下，实现了从北部充填站至南部4 km井下空区的直接输送。该方案有效解决了增设接力泵站所带来的建设成本、运营成本及设备故障等问题。具体工业试验数据见表5。添加减水剂后，在相同泵送条件下，可延长料浆的泵送距离。
表5 工业试验数据Table 5 Industrial test data |
| 工况 | 试验输送距离/km | 管道出口流速/（m·s-1） |
|---|---|---|
| 不使用减水剂 | 3.8 | 1.5 |
| 使用减水剂 | 6.2 | 1.3 |
6 结论
（1）通过对比添加减水剂后坍落度的变化，可直观了解流变特性的改善效果，进而确定减水剂掺量为0.6%时效果较好。
（2）通过L管试验得出不同条件下充填料浆的流变参数，对比黏度系数和屈服应力可知，当质量浓度提高2%且添加减水剂后，流变参数有所下降，减水剂介入使同浓度料浆的沿程阻力降低21%~43%，可改变料浆的临界输送浓度值。
（3）利用数值模拟进行建模分析，得出质量浓度为74%且添加减水剂后，流速从2.0 m/s提升至3.1 m/s，增长约54%，充填效果显著；降低了黏壁和沉积堵管概率，能够保障管道长期稳定的输送。
（4）减水剂通过电荷排斥作用和空间位阻效应，分散颗粒并破坏絮凝网状结构，从而降低充填料浆屈服应力。其应用不仅能提高尾砂利用率，还可降低充填运营成本。
