黄金科学技术 ›› 2023, Vol. 31 ›› Issue (3): 443-452.doi: 10.11872/j.issn.1005-2518.2023.03.156

• 矿产勘查与资源评价 • 上一篇    下一篇

地电化学勘查法在山西五台地区代银掌金多金属矿的试验研究

郭焕钊1(),康明1(),朱文德2,王棚伟2,段杰凯2

  1. 1.长安大学地球科学与资源学院，陕西 西安 710054
    2.山西省地质勘查局二一二地质队，山西 长治 046000
  • 收稿日期:2022-10-24 修回日期:2022-12-20 出版日期:2023-06-30 发布日期:2023-07-20
  • 通讯作者: 康明 E-mail:2205477221@qq.com;kangmin@chd.edu.cn
  • 作者简介:郭焕钊（1996-），男，陕西宝鸡人，硕士研究生，从事地质学研究工作。2205477221@qq.com
  • 基金资助:
    长安大学科研创新发展基金项目“地电化学勘查法在山西五台地区找矿预测试验研究——以五台县代银掌金多金属矿区为例”(600303006821)

Experimental Study on Geoelectrochemical Exploration Method in Daiyin-zhang Gold Polymetallic Deposit in Wutai Area，Shanxi Province

Huanzhao GUO1(),Ming KANG1(),Wende ZHU2,Pengwei WANG2,Jiekai DUAN2

  1. 1.School of Earth Science and Resources, Chang’an University, Xi’an 710054, Shaanxi, China
    2.212 Geological Team of Shanxi Provincial Geological Prospecting Bureau, Changzhi 046000, Shanxi, China
  • Received:2022-10-24 Revised:2022-12-20 Online:2023-06-30 Published:2023-07-20
  • Contact: Ming KANG E-mail:2205477221@qq.com;kangmin@chd.edu.cn

RichHTML

1

PDF (PC)

168

摘要：

为了解决山西五台县代银掌矿区周边及深部找矿问题，在矿区选取6号、8号和12号3条勘探线剖面开展了地电化学方法试验研究，对通电（偶极地电提取）和不通电（泡塑吸附提取）条件下的地电化学方法试验进行了对比分析，验证了该方法在代银掌金多金属矿区找矿中的可行性以及外加电场对勘探效果的影响。研究结果表明：地电化学提取异常在已知金矿体上方显示清晰，与金矿体的赋存位置对应良好，勘探效果显著，说明在山西五台地区运用地电化学方法寻找隐伏金矿床是有效可行的。外加电场确实提高了地电化学提取效率，探测深度也大于不通电下的吸附提取，更加灵敏，对隐伏矿体和弱矿化异常都能有明显显示，异常与深部矿体的赋存位置对应度较高，提取到的矿体信息更加全面完整，对进一步分析地下矿体位置和展布形态有很好的效果，在深部找矿预测中可起到较好的指示效应。

关键词: 金多金属矿, 地电提取法, 泡塑吸附法, 异常特征, 五台地区, 山西省

Abstract:

In order to solve the problem of prospecting around and deep prospecting in Daiyinzhang mining area in Wutai County，Shanxi Province，the geoelectrochemical exploration method was carried out in the sections of three profiles 6，8 and 12 lines in the mining area，and the geoelectrochemical exploration method test under the conditions of energization （dipolar geoelectric extraction） and non-energization （foam-plastic adsorption extraction） was compared and analyzed in order to verify the feasibility of the method in the area and the influence of the applied electric field on the exploration effect.The results show that the geoele-ctrochemical extraction anomaly is clearly displayed above the known gold orebody，which corresponds well to the occurrence location of the gold orebody，and the exploration effect is remarkable，and it is effective and feasible to use geoelectrochemical methods to find hidden gold deposits in Wutai area of Shanxi Province.The applied electric field does improve the efficiency of geoelectrochemical extraction，the detection depth is also greater than the adsorption extraction without electricity，which is more sensitive，and it can clearly show the hidden orebody and weak mineralization abnormality.The anomaly corresponds to the burial location of the deep orebody，and the extracted orebody information is more comprehensive and complete，which has a good effect on further analysis of the location and distribution form of the underground orebody，and it can play a good indicator effect in deep prospecting prediction.

Key words: gold polymetallic deposit, electrogeochemical extraction method, foam-plastic adsorption extraction method, abnormal characteristics, Wutai area, Shanxi Province

中图分类号:

  • P618.51

图1

五台地区构造纲要及金矿（床）点分布简图（修改自田永清等，1999）1.滹沱群；2.五台群上亚群变沉积岩；3.五台群下亚群火山—沉积岩系；4.五台群下亚群上部含铁岩系；5.五台群下亚群下部含铁岩系；6.阜平岩群；7.吕梁期花岗岩；8.五台晚期花岗岩；9.五台早期花岗—片麻岩（TTG杂岩）；10.晚期断层；11.剪切变形带：a.剖面图中，b.地质图中；12.F1褶皱轴迹；13.F2褶皱轴迹；14.F3褶皱（吕梁期）轴迹；15.金矿床及编号；16.金矿点及编号矿床（点）名称：①-东腰庄金矿；②-狐狸山金矿；③-殿头金矿；④-小板峪金矿；⑤-康家沟金矿；⑥-代银掌金矿；⑦-上扬花金矿；⑧-小中咀金矿；⑨-柏枝岩金矿点；⑩-大西沟金矿点；?-张仙堡金矿点；?-七图金矿；?-西山底金矿点；?-刘家坪金矿点"

图2

代银掌矿区地质简图及剖面布置图1.第四系沉积物；2.五台群柏枝岩组绿泥片岩；3.五台群柏枝岩组绢云变质粉砂岩；4.五台群柏枝岩组绢云片岩；5.吕梁期变质辉绿岩；6.五台期斜长花岗岩；7.金矿体及编号；8.金矿化体及编号；9.地电化学试验剖面位置及编号；10.地电化学采样点位置及编号；11.钻孔位置及编号"

表1

地电提取和泡塑吸附Au异常特征值"

剖面编号方法样品数/个最高值/（ng·g-1）中位数/（ng·g-1）85%分位数/（ng·g-1）算术平均值/（ng·g-1）标准离差变异系数
6号正极提取2017.98.110.858.83.10.36
负极提取2043.96.312.069.29.00.99
吸附提取199.84.07.515.02.00.41
8号正极提取2017.05.59.707.03.40.48
负极提取2013.67.79.877.72.50.32
吸附提取1913.62.94.503.82.50.68
12号正极提取2010.74.97.895.62.20.40
负极提取2021.67.912.729.75.00.51
吸附提取1920.44.05.105.34.70.88

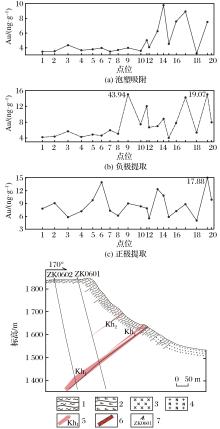

图3

代银掌矿区6号勘探线地电提取和泡塑吸附Au异常剖面图1.绿泥片岩；2.绢云片岩；3.辉绿岩；4.斜长花岗岩；5.矿化体；6.矿体；7.钻孔位置及编号"

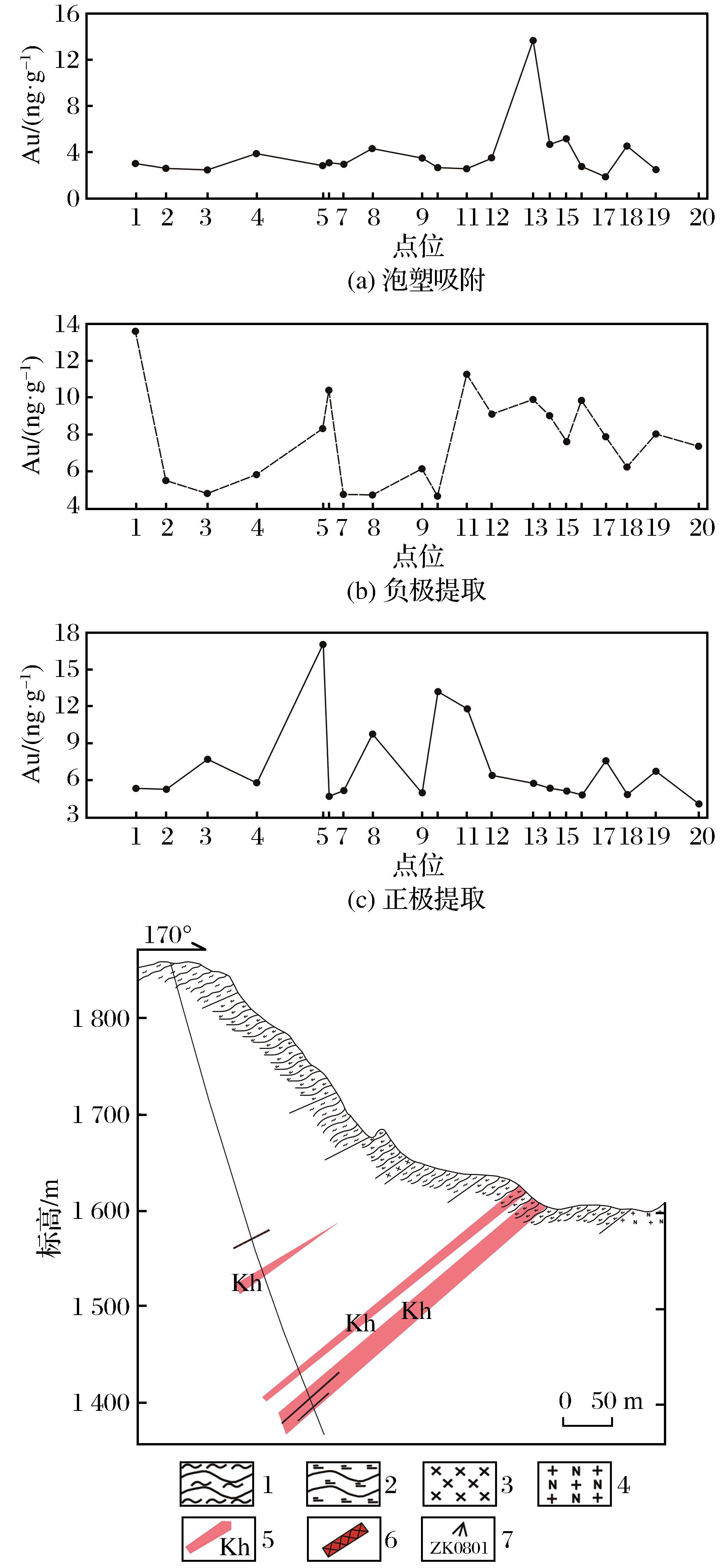

图4

代银掌矿区8号勘探线地电提取和泡塑吸附Au异常剖面图1.绿泥片岩；2.绢云片岩；3.辉绿岩；4.斜长花岗岩；5.矿化体；6.矿体；7.钻孔位置及编号"

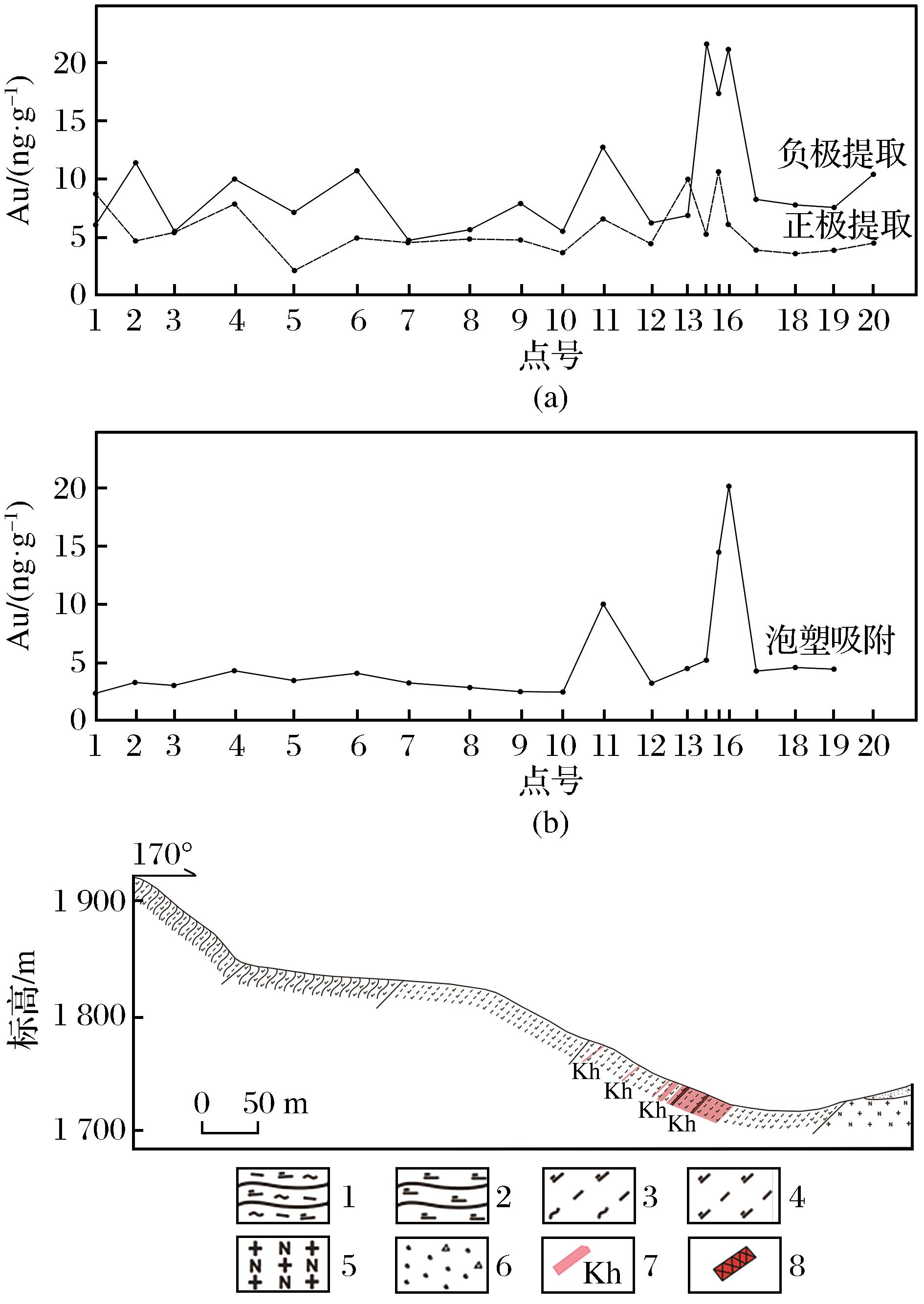

图5

代银掌矿区12号勘探线地电提取和泡塑吸附Au异常剖面图1.绿泥绢云片岩；2.绢云片岩；3.绿泥绢云千糜岩；4.绢云千糜岩；5.斜长花岗岩；6.第四系残坡积物；7.矿化体；8.矿体"

Alekseev S G， Dukhanin A S， Veshev S A，et al，1996.Some aspects of practical use of geoelectrochemical methods of exploration for deep-seated mineralization［J］.Journal of Geo-chemical Exploration，56：79-86.
Antropova L V， Goldberg I S， Voroshilov N A，et al，1992.New methods of regional exploration for blind mineralisation：Application in the USSR［J］.Journal of Geochemical Exploration，43：157-166.
Chen Ping， Miao Peisen， Li Desheng，et al，1999.A simple discussion on metallogenic system of gold deposits in Wutai-shan archean greenstone belt of Shanxi［J］.Progress in Precambrian Research，22（3）：14-21.
Fei Xiquan，1984.The experimental results of the geoelectrochemical extraction method in several mining districts［J］.Geophysical and Geochemical Exploration，8（3）：162-165.
Fei Xiquan，1985.Discussion on several problems of “electroextraction ion method”［J］.Geology and Exploration，21（7）：58-60.
Gu Wenbo，2019.Study on the Exploration of Hidden Copper Deposits by Geoelectrochemical Integration Technology in Tayuan Mining Area of Heilongjiang Province［D］.Guilin：Guilin University of Technology.
He Jianning，2019.Study on the Fluid Inclusions and Genesis of the Dongyaozhuang Gold Deposit in Wutai County，Shanxi Province［D］.Beijing：China University of Geosciences（Beijing）.
Jiang Fengxian，2006.Metallogenic geological characteristics and genesis of Dongyaozhuang gold deposit in Wutai，Shanxi［J］.Geology and Prospecting，42（3）：24-29.
Kang Ming，2009.Experiment and application of improved CHIM in mineral exploration［J］.Geological Bulletin of China，28（2/3）：250-256.
Kang Ming， Cen Kuang， Luo Xianrong，2006.Application of “Dipole CHIM” electrified by low voltage dipole［J］.Geology and Prospecting，42（4）：81-85.
Kang Ming， Ma Menghao，2008a.The role of artificial electric field in the formation of geoelectrochemical ionic halos［J］.Geophysical and Geochemical Exploration，32（5）：534-536，548.
Kang Ming，Guo Lei，2008b.The formation of halos CHIM［J］.Bulletin of Mineralogy，Petrology and Geochemistry，27（2）：195-199.
Kang Ming， Luo Xianrong， Pang Baocheng，et al，2004.Application of geoelectrochemical method in Taifu gold deposit in Heng County，Guangxi［J］.Journal of Guilin Institute of Technology，（1）：24-27.
Kang Ming， Luo Xianrong，2005.The present and future of electrogeochemical method for metallic ore deposit prospecting［J］.Geological Review，51（4）：452-456.
Leinz R W， Hoover D B，1993.The russion CHIM method—Electrically or diffussion-driven collection of ions？ ［J］.Explore，79（1）：5-9.
Liu Panfeng， Luo Xianrong， Wen Meilan，et al，2018.Retrospect and prospect for geo-electrochemical technology research in the past three decades of China［J］.Journal of Guilin University of Technology，38（1）：47-55.
Liu Zhanyuan， Liu Jimin， Cui Aimin，1997.A discussion on the action conditions of CHIM process［J］.Geophysical and Geochemical Exploration，21（2）：115-122.
Liu Zhihong， Wang Anjian， Xu Hong，1997.Genetic model of ductile-shear type gold deposits in Wutai Mountain area［J］.Mineral Deposits，16（4）：63-77.
Luo Xianrong， Kang Ming， Ouyang Fei，et al，2007.Halo-forming Mechanism，Methodology and Application of Geoelectrochemical Technology in Exploration for Mineral Deposits［M］.Beijing：Geological Publishing House.
Ouyang Fei，2016.Prospecting Prediction Research for Geo-electric Extraction Method in the Permafrost Region［D］.Beijing：China University of Geosciences（Beijing）.
Ryss Y S，1986.The Geoelectrochemical Exploration Method［M］.Zhang Zhaoyuan，Cui Linpei，trans.Beijing：Geological Publishing House.
Shen Baofeng， Mao Debao，1999.Temporal and spatial distribution of gold deposits in Wutaishan-Hengshan greenstone belt［J］.Progress in Precambrian Research，22（1）：1-11.
Shi Yihua， Yang Zhongping， Huang Jianhui，et al，2009.ICP-MS determination of trace elements in ore bubble plastic samples by electro adsorption［J］.Spectroscopy and Spectral Analysis，29 （6）：1687-1690.
Sun Binbin， Zhang Xuejun， Liu Zhanyuan，et al，2015.A preliminary study of the formation mechanism of the geoelectric chemistry anomaly［J］.Geophysical and Geochemical Exploration，39（6）：1183-1187.
Tian Yongqing， Miao Peisen， Yu Keren，1999.Shear deformation of tigting fold limbs—A mechanism of tectonics over the deposits of gold mineralization in Wutaishan greenstone belt［J］.Progress in Precambrian Research，22（4）：18-29.
Tian Yongqing， Yu Keren， Miao Peisen，2000.A simple analysis of metallogenic geologic features and ore-control factors of Dongyaozhuang gold deposite in Wutaishan greenstone belt［J］.Progress in Precambrian Research，23（2）：88-97.
Xu Bangliang， Fei Xiquan， Wang Heping，1984.A new gold prospecting method：Geo-electrochemical sampling for gold detection［J］.Geology and Exploration，20（10）：55-59.
Yang Guang，2021.Forecast of prospecting prospects for gold mining areas around Daiyinzhang and Zhijiazhuang in Wutai County［J］.West-China Exploration Engineering，33（8）：180-183.
Yao Wensheng，2011.Leaching Mechanism and Conditions of Extractants on Mobile Forms of Elements in Soils［D］.Beijing：Chinese Academy of Geologecal Sciences.
Ю.С. 雷斯，1986.地电化学勘探法［M］.张肇元，崔霖沛，译.北京：地质出版社.
陈平，苗培森，李德胜，等，1999.山西五台山太古宙绿岩带金矿成矿系统初论［J］.前寒武纪研究进展，22（3）：14-21.
费锡铨，1984.电提取离子法在几个矿区的试验结果［J］.物探与化探，8（3）：162-165.
费锡铨，1985.关于“电提取离子法”若干问题的探讨［J］.地质与勘探，21（7）：58-60.
顾文博，2019.黑龙江省塔源矿区地电化学集成技术寻找隐伏铜矿研究［D］.桂林：桂林理工大学.
何建宁，2019.山西省五台县东腰庄金矿床流体包裹体研究及成因探讨［D］.北京：中国地质大学（北京）.
姜峰贤，2006.山西五台县东腰庄金矿成矿地质特征及矿床成因［J］.地质与勘探，42（3）：24-29.
康明，2009.改进地电化学方法在矿区勘查中的试验与应用［J］.地质通报，28（2/3）：250-256.
康明，岑况，罗先熔，2006.低电压偶极子供电方式下的“偶极CHIM”应用效果［J］.地质与勘探，42（4）：81-85.
康明，马孟浩，2008a.地电化学离子晕的形成过程中外加电场所起的作用［J］.物探与化探，32（5）：534-536，548.
康明，过磊，2008b.地电提取异常的形成［J］.矿物岩石地球化学通报，27（2）：195-199.
康明，罗先熔，2005.金属矿床地电化学勘查方法研究现状及前景展望［J］.地质论评，51（4）：452-456.
康明，罗先熔，庞保成，等，2004.地电化学法在广西横县泰富金矿的应用效果［J］.桂林工学院学报，（1）：24-27.
刘攀峰，罗先熔，文美兰，等，2018.近三十年来我国地电化学技术研究回顾与展望［J］.桂林理工大学学报，38（1）：47-55.
刘占元，刘吉敏，崔爱民，1997.电提取过程作用条件问题讨论［J］.物探与化探，21（2）：115-122.
刘志宏，王安建，许虹，1997.五台山地区韧性剪切带型金矿成因［J］.矿床地质，16（4）：63-77.
罗先熔，康明，欧阳菲，等，2007.地电化学成晕机制、方法技术及找矿研究［M］.北京：地质出版社.
欧阳菲，2016.高寒冻土区地电提取法找矿预测研究［D］.北京：中国地质大学（北京）.
沈保丰，毛德宝，1999.五台山—恒山绿岩带型金矿床的时空分布［J］.前寒武纪研究进展，22（1）：1-11.
施意华，杨仲平，黄俭惠，等，2009.ICP-MS 测定电吸附找矿泡塑样品中微量元素［J］.光谱学与光谱分析，29（6）：1687-1690.
孙彬彬，张学君，刘占元，等，2015.地电化学异常形成机理初探［J］.物探与化探，39（6）：1183-1187.
田永清，苗培森，余克忍，1999.紧闭褶皱翼部的剪切变形作用——五台山绿岩带金矿化的一种构造控矿机制［J］.前寒武纪研究进展，22（4）：18-29.
田永清，余克忍，苗培森，2000.五台山绿岩带东腰庄金矿成矿地质特征及控矿因素浅析［J］.前寒武纪研究进展，23（2）：88-97.
徐邦梁，费锡铨，王和平，1984.一种新的金矿找矿法——地电化学取样测金［J］.地质与勘探，20（10）：55-59.
杨光，2021.五台县代银掌、智家庄一带金矿区域找矿前景预测［J］.西部探矿工程，33（8）：180-183.
姚文生，2011.元素活动态提取剂作用机理与实验条件研究［D］.北京：中国地质科学院.
