黄金科学技术 ›› 2022, Vol. 30 ›› Issue (5): 764-777.doi: 10.11872/j.issn.1005-2518.2022.05.058

• 采选技术与矿山管理 • 上一篇    下一篇

高温后红砂岩压剪下声发射及其微观特性研究

黄晓辉(),刘科伟(),周占星,马泗洲,郭腾飞

  1. 中南大学资源与安全工程学院，湖南 长沙 410083
  • 收稿日期:2022-04-24 修回日期:2022-05-31 出版日期:2022-10-31 发布日期:2022-12-10
  • 通讯作者: 刘科伟 E-mail:195512092@csu.edu.cn;kewei_liu@126.com
  • 作者简介:黄晓辉（1995-），男，福建泉州人，硕士研究生，从事岩石力学及岩石工程稳定性分析研究工作。195512092@csu.edu.cn
  • 基金资助:
    国家自然科学基金项目“深部高应力岩体环境深孔一次爆破成井机理与方法研究”(51974360)

Study on Acoustic Emission and Microscopic Characteristics of Red Sandstone Under Compression-Shear After High Temperature

Xiaohui HUANG(),Kewei LIU(),Zhanxing ZHOU,Sizhou MA,Tengfei GUO

  1. School of Resources and Safety Engineering，Central South University，Changsha 410083，Hunan，China
  • Received:2022-04-24 Revised:2022-05-31 Online:2022-10-31 Published:2022-12-10
  • Contact: Kewei LIU E-mail:195512092@csu.edu.cn;kewei_liu@126.com

RichHTML

1

PDF (PC)

101

摘要：

为了评估岩体在高温和压剪工况下的稳定性，利用声发射技术对25~800 ℃处理后的红砂岩进行了变角剪切下声发射特性研究，分析了高温对红砂岩剪切断口微观特性的影响机理。结果表明：（1）高温作用使得红砂岩的声发射事件由常温下低活跃度的间接性活动向高活跃度的连续性活动转化；（2）随着热处理温度的升高，砂岩在压剪状态下的剪切裂纹所占比例逐渐增大，损伤剪切应力阈值减小，裂纹非稳定扩展阶段延长；（3）当剪切角度为55°时，高温对红砂岩的剪切损伤发展具有抑制作用，而当剪切角度为65°时具有促进作用；（4）红砂岩压剪断口形貌主要以沿晶体解理切断（穿晶断裂）形成，但当热处理温度为800 ℃时，更易于沿晶界形成。研究成果可为解决高温岩土工程问题提供参考。

关键词: 高温处理, 变角剪切, 声发射特性, 应力阈值, 损伤特性, 断口形貌

Abstract:

In underground rock engineering，such as deep resource mining and underground nuclear waste repository construction，high temperature is one of the important factors affecting the stability of rock engine-ering structure.Meanwhile，compression-shear stress state is one of the common stress states of rock in engine-ering.Therefore，the research on acoustic emission characteristics and shear fracture micro mechanism of red sandstone under variable angle shear after high temperature treatment is of great significance to monitor and analyze the stability of rock in high temperature rock engineering.By analyzing the acoustic emission characteristics of red sandstone treated at 25~800 ℃ during the shear failure，it can be concluded that high temperature changes the acoustic emission characteristics and related parameters in the shear failure process of red sandstone，including AE event count，b value，RA-AF value and so on.At the same time，based on the acoustic emission characteristics，the influence of high temperature treatment on the shear failure characteristics of red sandstone was analyzed.In addition，the micro mechanism of shear fracture of red sandstone after high temperature was analyzed by electron microscope scanning technology.The test results show that： （1） High temperature makes the change trend of acoustic emission event of red sandstone from indirect activities with low-activity under room temperature to continuous activities with high-density，and the peak value of AE cumulative event count increases with the increase of treatment temperature.（2） According to the distribution characteristics of acoustic emission parameter RA-AF value，it can be concluded that high temperature treatment changes the crack type of red sandstone in compression shear failure，and the proportion of shear crack increases with the temperature increasing.（3） The change trend of AE cumulative event count can be used to judge the shear stress threshold of pore compaction，crack initiation and crack damage.According to the distribution characteristics of the proportion of shear stress threshold，it can be concluded that with the increase of temperature，the proportion of stable crack propagation stage decreases，but the proportion of unstable crack propagation increases.（4） The shear damage characteristics of red sandstone after high temperature treatment were defined by AE cumulative event count.It was found that when the shear angle is 55°，the high temperature treatment can inhibit the development of shear damage of red sandstone，and promote it at 65°.（5） The compression-shear fracture of the samples treated at different temperatures is mainly formed by cleavage along the crystal （trans-granular fracture），but at 800 ℃，it is more prone to failure along the grain boundary，the number of residual dimples increases，the plasticity increases and the degree of fragmentation decreases.The research results can provide reference for solving the problems of high temperature geotechnical engineering.

Key words: high temperature treatment, variable angle shear, acoustic emission characteristics, stress threshold, damage characteristics, fracture morphology

中图分类号:

  • TU457

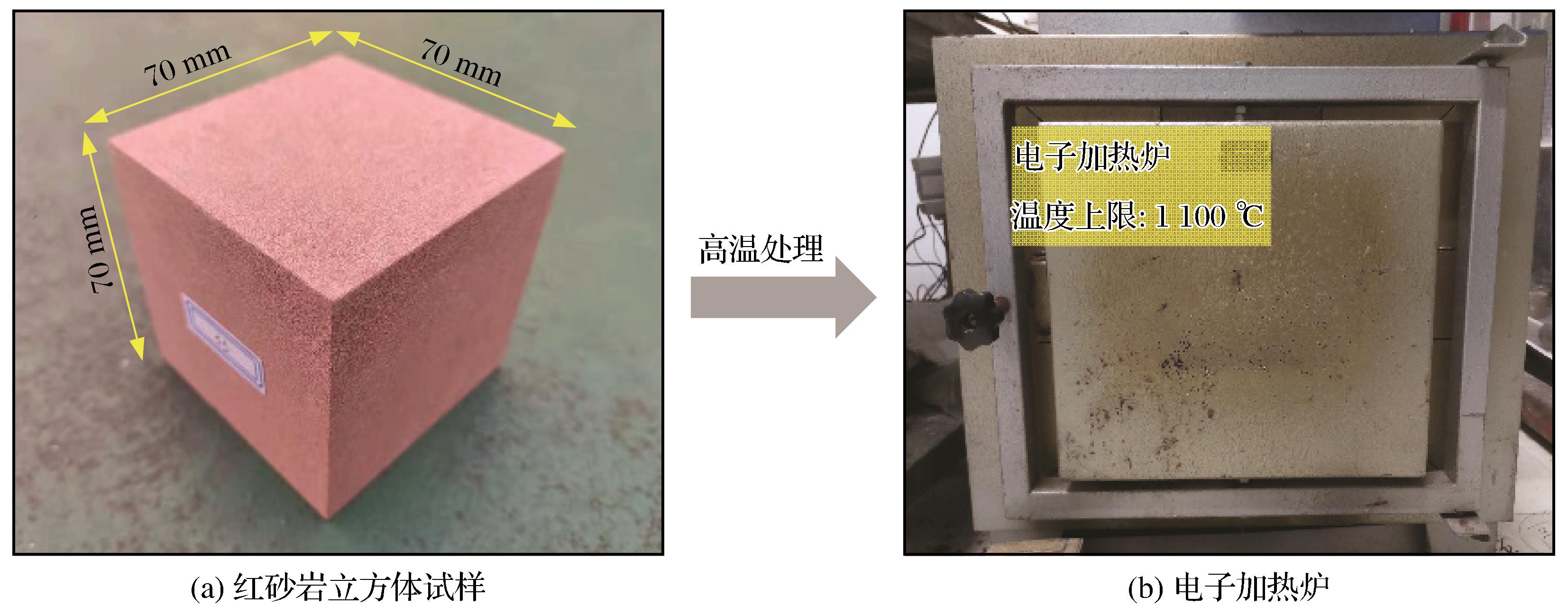

图1

红砂岩试样和热处理设备"

图2

剪切—声发射试验测试系统"

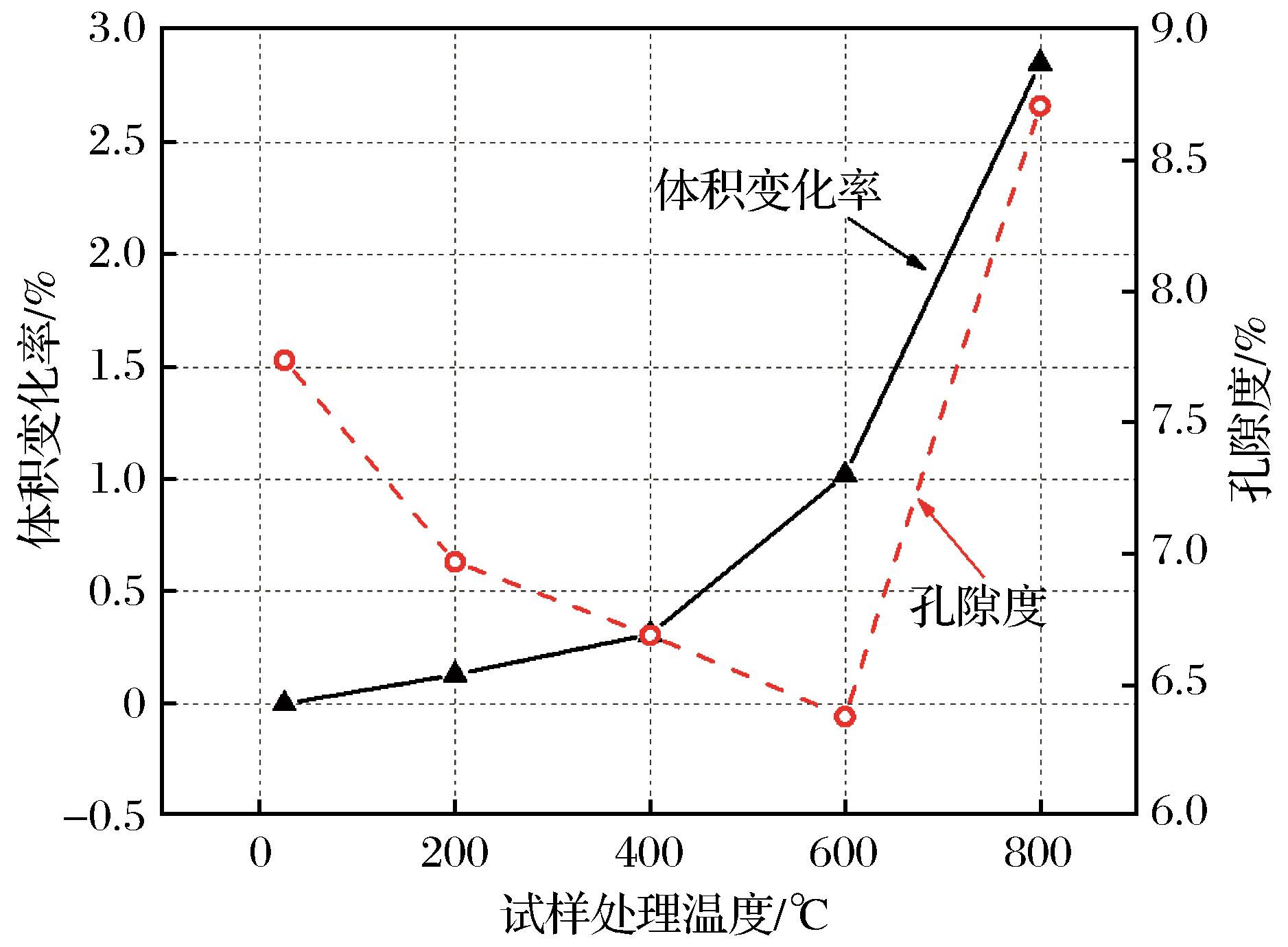

图3

红砂岩体积变化率与孔隙度随处理温度的变化"

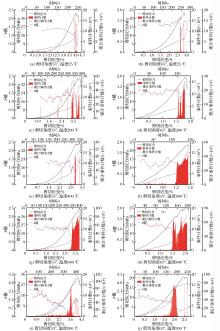

图4

不同温度处理后红砂岩的剪应力—剪应变—声发射关系曲线"

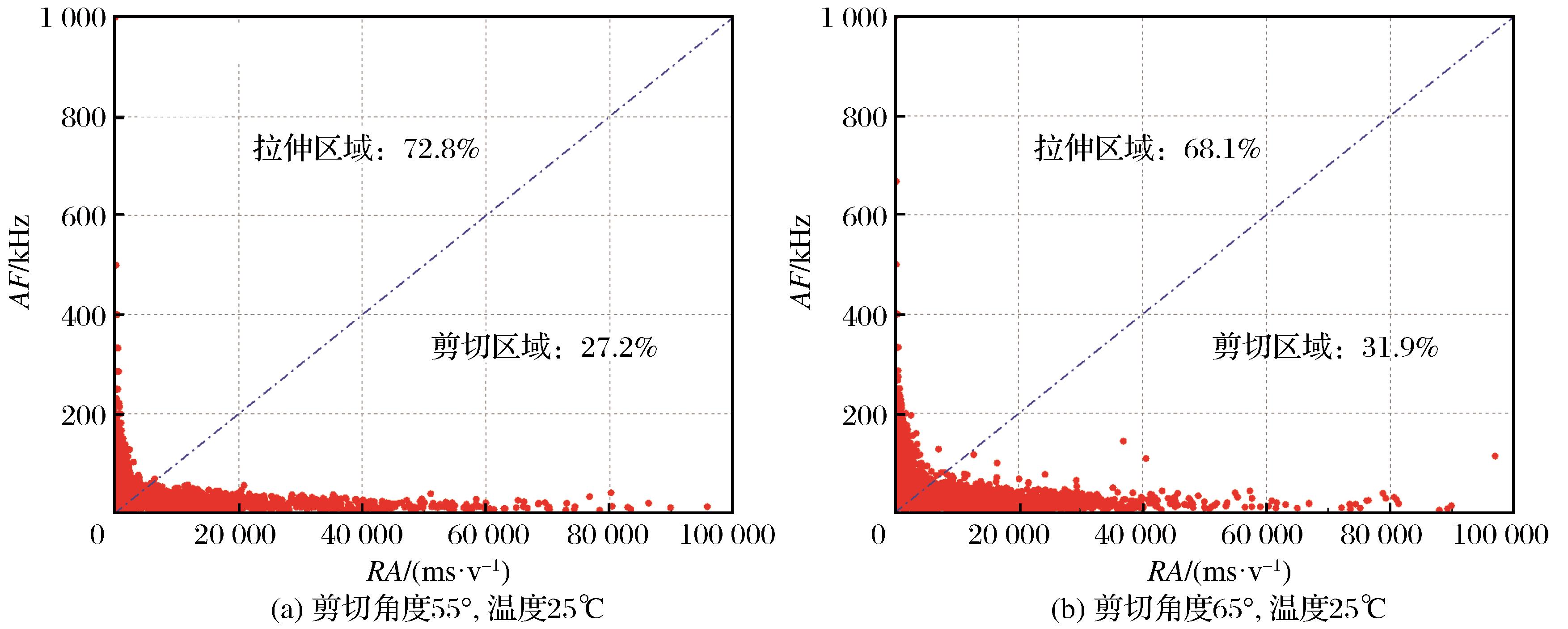

图5

常温下不同剪切角度红砂岩RA-AF散点分布"

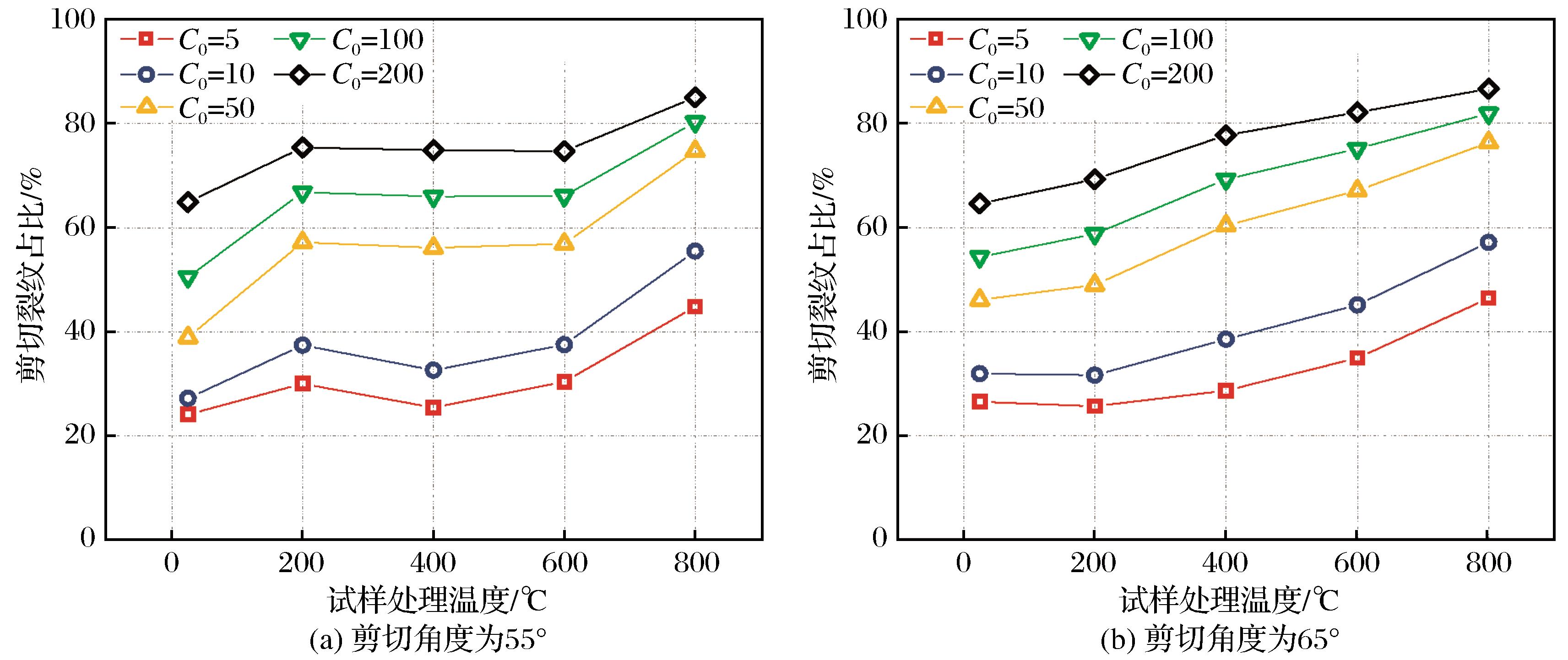

图6

不同C0值对应剪切裂纹占比随处理温度的变化趋势"

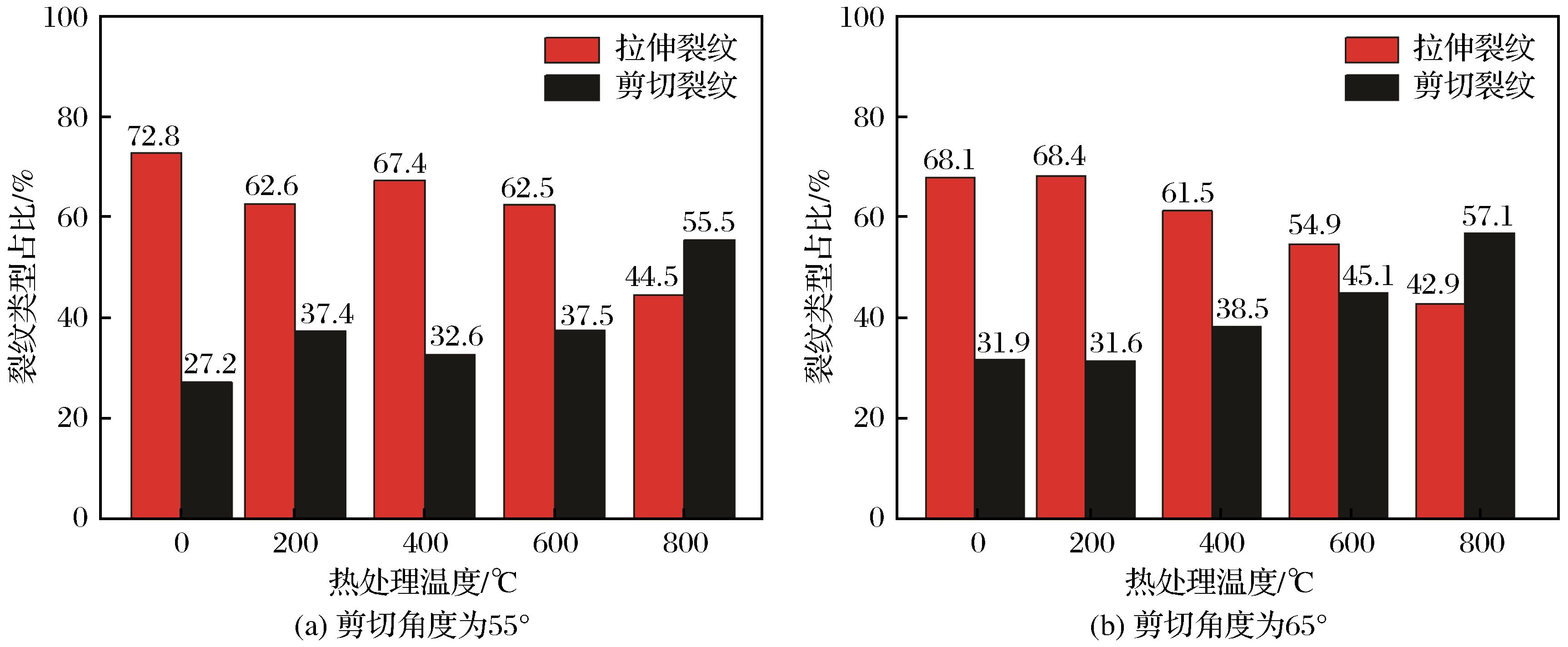

图7

不同剪切角度下不同温度处理后红砂岩裂纹类型占比"

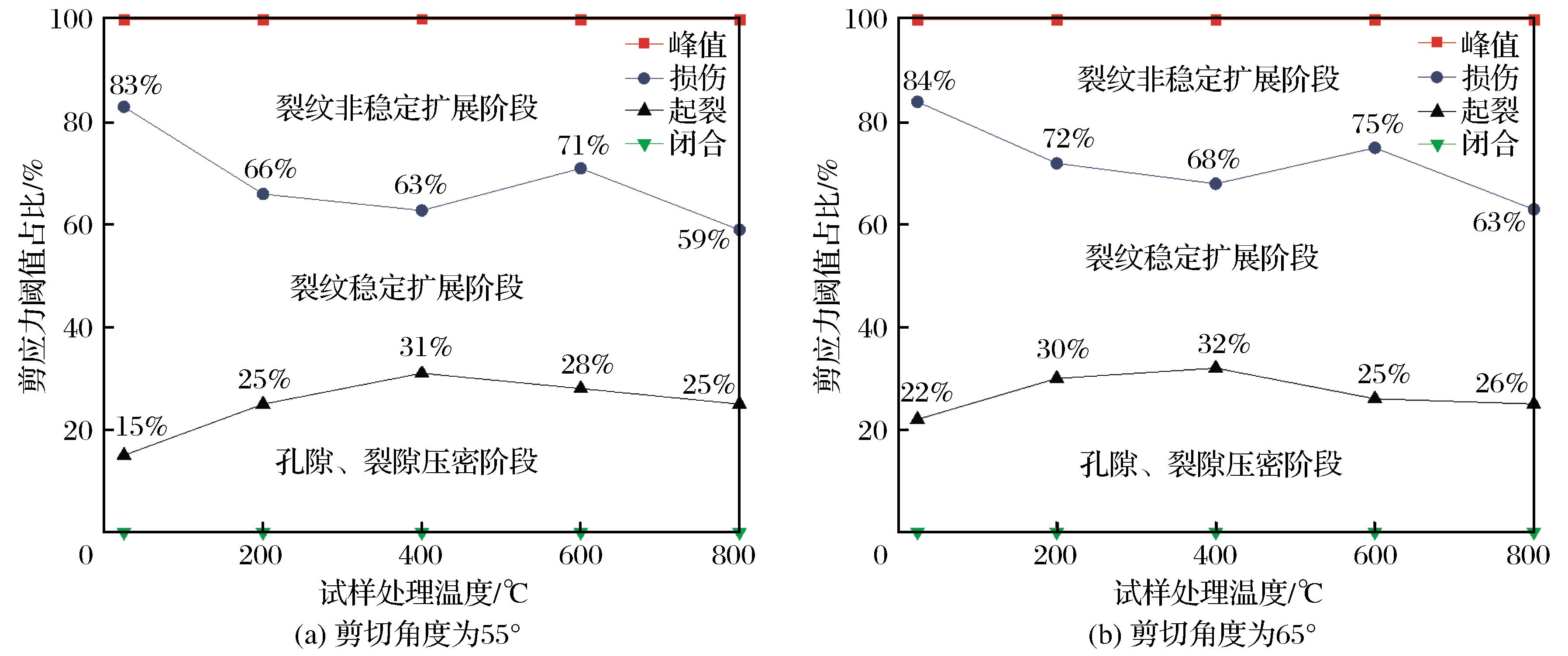

图8

不同剪切角度下剪应力阈值占比"

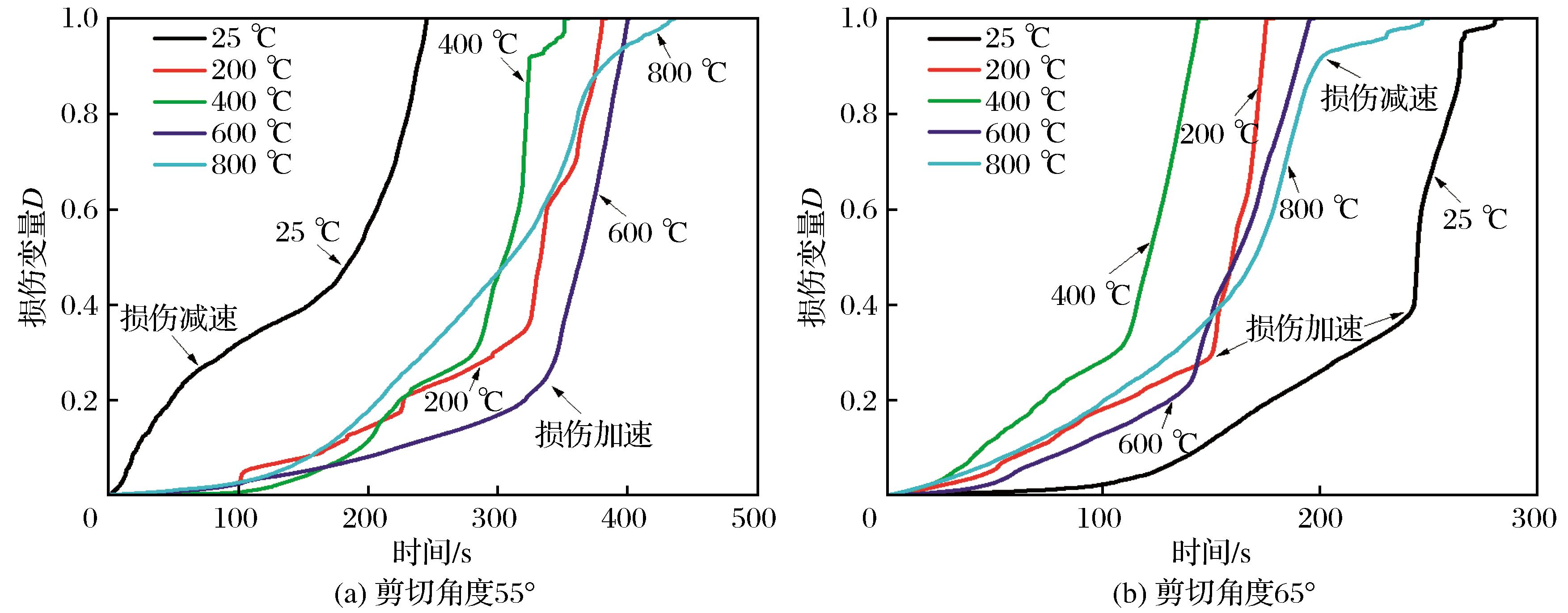

图9

不同剪切角度下损伤变量—时间曲线"

图10

不同温度处理后红砂岩试样剪切断口SEM图像（65°剪切角）（a）25 ℃剪切断口SEM图像；（b）200 ℃剪切断口SEM图像；（c）400 ℃剪切断口SEM图像；（d）600 ℃剪切断口SEM图像；（e）800 ℃剪切断口SEM图像"

Chen Yulong， Wei Zuoan， Xu Jiang，et al，2011.Experimental research on acoustic emission characteristics of rock under uniaxial compression［J］.Journal of China Coal Society，36（2）：237-240.
Gao Junqiang， Liu Guangjiang， Du Shigui，et al，2022.Study on shear failure and acoustic emission characteristics of anchored anisotropic structural plane［J/OL］.Metal Mine：1-14［2022-11-21］..
Ge Zhenlong，2019.Study on b-value of Acoustic Emission of Rock After High Temperature［D］.Beijing：China University of Mining and Technology.
Ge Zhenlong， Sun Qiang， Wang Miaomiao，et al，2021.Fracture feature recognition of sandstone after high temperature based on RA/AF［J］.Coal Geology & Exploration，49（2）：176-183.
Gong F Q， Luo S， Lin G，et al，2020.Evaluation of shear strength parameters of rocks by preset angle shear，direct shear and triaxial compression tests［J］.Rock Mechanics and Rock Engineering，53（5）：2505-2519.
Hao Ji， Wang Fei， Cao Ping，et al，2021.Mechanical properties and AE characteristics of ubiquitous jointed specimens under compression shear loading［J］.Journal of Engineering Geology，29（5）：1248-1256.
Jin Jiayi， Zhu Zewei， Chen Zhongqing，et al，2021.Laboratory investigations of the acoustic emission characteristic of rock sample sheared along structural plane［J］.Soil Engineeing and Foundation，35（5）：621-634.
Kersten J，2014.Simultaneous feature selection and Gaussian mixture model estimation for supervised classification problems［J］.Pattern Recognition，47（8）：2582-2595.
Kumari W G P， Ranjith P G， Perera M S A，et al，2017.Mechanical behaviour of Australian Strathbogie granite under in-situ stress and temperature conditions： An application to geothermal energy extraction［J］.Geothermics，65（1）：44-59.
Li Haoran， Wang Ziheng， Meng Shirong，et al，2021.Acoustic emission activity and damage evolution characteristics of marble under triaxial stress at high temperatures［J］.Rock and Soil Mechanics，42（10）：2672-2682.
Li Ximeng， Huang Bingxiang， Liu Changyou，et al，2010.Study on acoustic emission characteristics of mould coal under compression-shear conditions［J］.Journal of Hunan Unive-rsity of Science & Technology（Natural Science Edition），25（1）：22-26.
Li Xianwei， Lan Yongrui， Zhou Junxing，1983.A study of rock fractures［J］.Journal of China University of Mining & Technology，1（1）：15-21.
Li Yanfang，2017.Acouctic Emission Characteristics Study of Rockburst on Grantic After High Temperature［D］.Nanning：Guangxi University.
Li Zhi， Jia Changgui， Yang Chunhe，et al，2015.Propagation of hydraulic fissures and bedding planes in hydraulic fracturing of shale［J］.Chinese Journal of Rock Mechanics and Engineering，34（1）：12-20.
Liang Zhonghao， Qin Nan， Sun Jiabin，et al，2021.Triaxial compression and meso fracture mechanism of yellow sandstone after high temperature［J］.Science Technology and Engineering，21（24）：1671-1815.
Liu Jianwei，2014.AE-Infrared Characteristics and Damage Evolution Generated from Rock Under Variable Angel Shear［D］.Ganzhou：Jiangxi University of Science and Technology.
Luo Danni， Xie Yuqing， Su Guoshao，et al，2021.Mixed mode Ⅰ-Ⅱ fracture and acoustic emission characteristics of rock-concrete interfaces［J］.Journal of Hydroelectric Engineering，40（7）：118-130.
Min Ming， Zhang Qiang， Jiang Binsong，et al，2020.Splitting tests and acoustic emission characteristics of Beishan granite under real-time high temperature［J］.Journal of Yangtze River Scientific Research Institute，37（3）：108-113.
Qin Bendong， He Jun， Chen Lunjian，2009.Experimental research on mechanical properties of limestone and sandstone under high temperature［J］.Journal of Geomechanics，15（3）：254-261.
Rao M V M S， Lakshmi K J P，2005.Analysis of b-value and improved b-value of acoustic emissions accompanying rock fracture［J］.Current Science，89（9）：1577-1582.
Roy D G， Singh T N，2015.Effect of heat treatment and layer orientation on the tensile strength of a crystalline rock under brazilian test condition［J］.Rock Mechanics and Rock Engineering，49（5）：1663-1677.
Sirdesai N N， Singh T N， Ranjith P G，et al，2017.Effect of varied durations of thermal treatment on the tensile strength of red sandstone［J］.Rock Mechanics and Rock Engineering，50（1）：205-213.
Sun Hao， Su Nan， Jin Aibing，et al，2022.Effects of temperature on Brazilian splitting characteristics of sandstone with different sizes［J］.Chinese Journal of Engineering，44（1）：26-38.
Wang P， Yin T B， Hu B W，2020.Dynamic tensile strength and failure mechanisms of thermally treated sandstone under dry and water-saturated conditions［J］.Transactions of Nonferrous Metals Society of China，30（8）：2217-2238.
Wang Yachao， Dou Bin， Yu Yong，et al，2020.Experimental study on Brazilian splitting and acoustic emission characteristics of high temperature granite under different cooling methods［J］.Bulletin of Geological Science and Technology，40（6）：1-8.
Wu Gang， Zhai Songtao， Sun Hong，et al.，2014.Experimental study of acoustic emission of salt rock under high temperature［J］.Chinese Journal of Rock Mechanics and Engineering，33（6）：1203-1211.
Wu Gang， Zhai Songtao， Wang Yu，2015.Research on characteristics of mesostructure and acoustic emission of granite under high temperature［J］.Rock and Soid Mechanics，36（1）：351-356.
Wu Jinwen， Zhao Yangsheng， Wan Zhijun，et al，2009.Experimental study of acoustic emission characteristics of granite thermal cracking under middle-high temperature and triaxial stress［J］.Rock and Soil Mechanics，30（11）：3331-3336.
Wu Shunchuan， Guo Pei， Zhang Shihuai，et al，2018.Study on thermal damage of granite based on Brazilian splitting test［J］.Chinese Journal of Rock Mechanics and Engineering，37（72）：3806-3815.
Wu Yangchun， Xi Baoping， Wang Lei，et al，2020.Experimental study on physico-mechanical properties of granite after high temperature［J］.Journal of Central South University （Science and Technology），51（1）：193-203.
Xu Jiang， Wu Hui， Lu Lifeng，et al，2012.Experimental study of acoustic emission characteristics during shearing process of sandstone under different water conditions［J］.Chinese Journal of Rock Mechanics and Engineering，31（5）：914-920.
Xu Xiaoli， Gao Feng，2008.Experimental study on mechanical properties and acoustic emission characteristics of granite under the action of high temperature［C］//Proceedings of Jiangsu Mechanics Academic conference 2008 and the 4th Jiangsu Hongkong Mechanics and Its Application Forum.Suzhou：Jiangsu Mechanical Society.
Yang Shengqi， Huang Yanhua， Wen Sen，2015.Experimental study of mechanical behavior of red sandstone with two non-coplanar fissures after high temperature heating［J］.Chinese Journal of Rock Mechanics and Engineering，34（3）：440-451.
Yin Yanbo， Li Aibing， Yuan Jieping，et al，2005.Experimental research of rock acoustic emission characteristics［J］.Rock and Soid Mechanics，26（1）：115-118.
Yu Q L， Ranjith P G， Liu H Y，et al，2014.A mesostructure-based damage model for thermal cracking analysis and application in granite at elevated temperatures［J］.Rock Mechanics and Rock Engineering，48（6）：2263-2282.
Zeng Jin，2018.A study of the rock damage and AE characteristics under the coupling of temperagure，seepage and stress［J］.Hydrogeology & Engineering Geoglogy，45（1）：69-74.
Zhai Songtao， Wu Gang， Zhang Yuan，et al，2013.Research on acoustic emission characteristics of Granite under high temperature［J］.Chinese Journal of Rock Mechanics and Engineering，32（1）：126-134.
Zhang Junwei，2022.Analysis of mechanical and acoustic emission characteristics of sandstone in the multi-step shear test［J］.Chongqing Architecture，（1）：35-39.
Zhang K， Li H， Duan Z D，et al，2011.A probabilistic damage identification approach for structures with uncertainties under unknown input［J］.Mechanical Systems and Signal Processing，25（4）：1126-1145.
Zheng Da， Nengpan Jun，2011.Scanning electronic microscope tests for rock micro-rupture mechanism and fracture characteristic of phyllite［J］.Journal of Engineering Geology，19（3）：317-322.
Zhou Yifei， Zhu Xing， Liu Wende，2019.Identification of cracking characteristics of limestone under uniaxial compression condition using acoustic emission and GMM［J］.Water Resources and Hydropower Engineering，50（11）：131-140.
陈宇龙，魏作安，许江，等，2011.单轴压缩条件下岩石声发射特性的实验研究［J］.煤炭学报，36（2）：237-240.
高军强，刘广建，杜时贵，等，2022.加锚异性结构面剪切破坏及声发射特征研究［J/OL］.金属矿山：1-14［2022-11-21］..
葛振龙，2019.高温后岩石声发射b值特征研究［D］.北京：中国矿业大学.
葛振龙，孙强，王苗苗，等，2021.基于RA-AF的高温后砂岩破裂特征识别研究［J］.煤田地质与勘探，49（2）：176-183.
郝记，王飞，曹平，等，2021.遍布节理试样压剪加载下的力学特性及声发射特征研究［J］.工程地质学报，29（5）：1248-1256.
金嘉怡，朱泽威，陈忠清，等，2021.结构面剪切条件下岩石声发射特征研究［J］.土工基础，35（5）：621-634.
李浩然，王子恒，孟世荣，等，2021.高温三轴应力下大理岩损伤演化与声发射活动特征研究［J］.岩土力学，42（10）：2672-2682.
李西蒙，黄炳香，刘长友，等，2010.压剪破坏条件下型煤的声发射特征研究［J］.湖南科技大学学报（自然科学版），25（1）：22-26.
李先炜，兰勇瑞，邹俊兴，1983.岩石断口分析［J］.中国矿业大学学 报，1（1）：15-21.
李燕芳，2017.高温后花岗岩岩爆的声发射特征研究［D］.南宁：广西大学.
李芷，贾长贵，杨春和，等，2015.页岩水力压裂水力裂缝与层理面扩展规律研究［J］.岩石力学与工程学报，34（1）：12-20.
梁忠豪，秦楠，孙嘉彬，等，2021.高温作用后黄砂岩三轴压缩及细观破裂机制［J］.科学技术与工程，21（24）：1671-1815.
刘建伟，2014.变角剪切下岩石的声发射—红外特性及损伤演化规律［D］.赣州：江西理工大学.
罗丹旎，谢雨卿，苏国韶，等，2021.岩石—混凝土界面Ⅰ-Ⅱ型断裂及声发射特征［J］.水力发电学报，40（7）：118-130.
闵明，张强，蒋斌松，等，2020.实时高温下北山花岗岩劈裂试验及声发射特性［J］.长江科学院院报，37（3）：108-113.
秦本东，何军，谌伦建，2009.石灰岩和砂岩高温力学特性的试验研究［J］.地质力学学报，15（3）：254-261.
孙浩，苏楠，金爱兵，等，2022.温度对不同尺寸砂岩巴西劈裂特性影响［J］.工程科学学报，44（1）：26-38.
王亚超，窦斌，喻勇，等，2020.不同冷却方式下高温花岗岩巴西劈裂及声发射特性试验研究［J］.地质科技通报，40（6）：1-8.
吴刚，翟松韬，孙红，等，2014.高温下盐岩的声发射特性试验研究［J］.岩石力学与工程学报，33（6）：1203-1211.
吴刚，翟松韬，王宇，2015.高温下岗岩的细观结构与声发射特性研究［J］.岩土力学，36（1）：351-356.
吴顺川，郭沛，张诗淮，等，2018.基于巴西劈裂试验的花岗岩热损伤研究［J］.岩石力学与工程学报，37（72）：3806-3815.
吴阳春，郤保平，王磊，等，2020.高温后花岗岩的物理力学特性试验研究［J］.中南大学学报（自然科学版），51（1）：193-203.
武晋文，赵阳升，万志军，等，2009.中高温三轴应力下鲁灰花岗岩热破裂声发射特征的试验研究［J］.岩土力学，30（11）：3331-3336.
许江，吴慧，陆丽丰，等，2012.不同含水状态下砂岩剪切过程中声发射特性试验研究［J］.岩石力学与工程学报，31（5）：914-920.
徐小丽，高峰，2008.高温作用后花岗岩力学特性及声发射特性的试验研究［C］//江苏力学学术大会暨第四届苏港力学及其应用论坛论文集.苏州：江苏省力学学会.
杨圣奇，黄彦华，温森，2015.高温后非共面双裂隙红砂岩力学特性试验研究［J］.岩石力学与工程学报，34（3）：440-451.
尹彦波，李爱兵，袁节平，等，2005.岩石声发射特性试验研究［J］.岩土力学，26（1）：115-118.
曾晋，2018.温度—渗流—应力耦合作用下岩石损伤及声发射特征研究［J］.水文地质工程地质，45（1）：69-74.
翟松韬，吴刚，张渊，等，2013.高温作用下花岗岩的声发射特征研究［J］.岩石力学与工程学报，32（1）：126-134.
张军伟，2022.砂岩多步剪切力学及声发射特征研究［J］.重庆建筑，（1）：35-39.
郑达，巨能攀，2011.千枚岩岩石微观破裂机理与断裂特征研究［J］.工程地质学报，19（3）：317-322.
周逸飞，朱星，刘文德，2019.基于声发射和高斯混合模型的灰岩破裂特征识别研究［J］.水利水电技术，50（11）：131-140.
