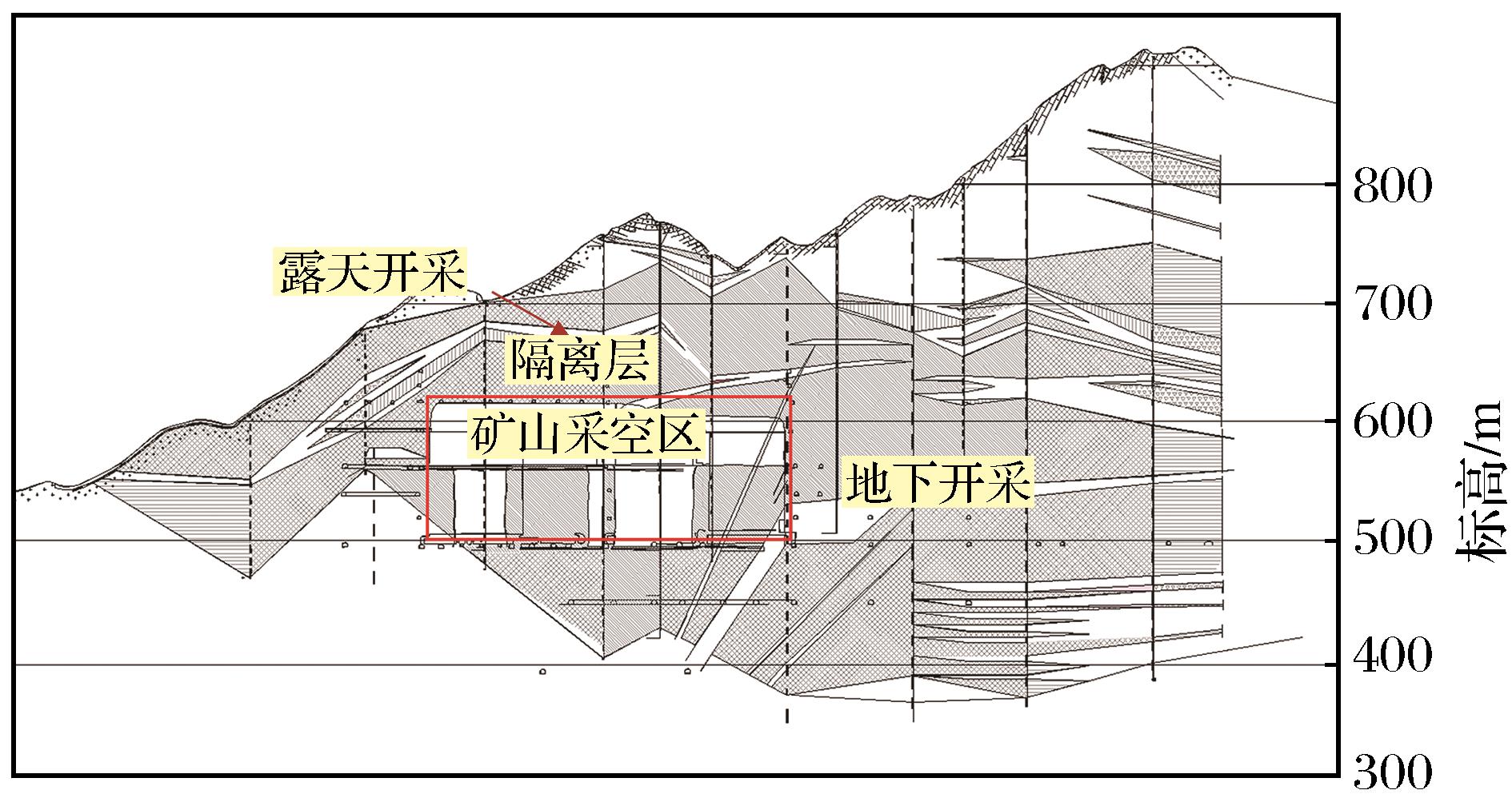

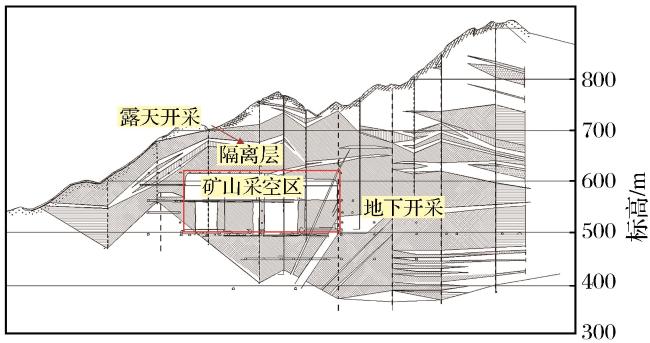

1 工程概况
表 1 岩体物理力学参数Table 1 Physical and mechanical parameters of rock mass |
| 矿岩名称 | 抗压强度σ c/MPa | 弹性模量E/MPa | 抗拉强度σ T/MPa | 内聚力c/MPa | 内摩擦角φ/(°) | 泊松比ν | 容重γ/(t·m-3) |
|---|---|---|---|---|---|---|---|
| 未崩落矿体(矽卡岩) | 53.01 | 28 013 | 4.22 | 6.33 | 48.50 | 0.182 | 3.00 |
| 崩落后矿体(矽卡岩) | 1.04 | 1 394 | 0.10 | 0.45 | 32.00 | 0.182 | 2.40 |
| 围岩(矽卡岩化大理岩) | 36.93 | 19 825 | 4.20 | 7.54 | 43.48 | 0.203 | 2.90 |
2 理论计算
2.1 计算参数
2.2 隔离层安全厚度理论计算方法

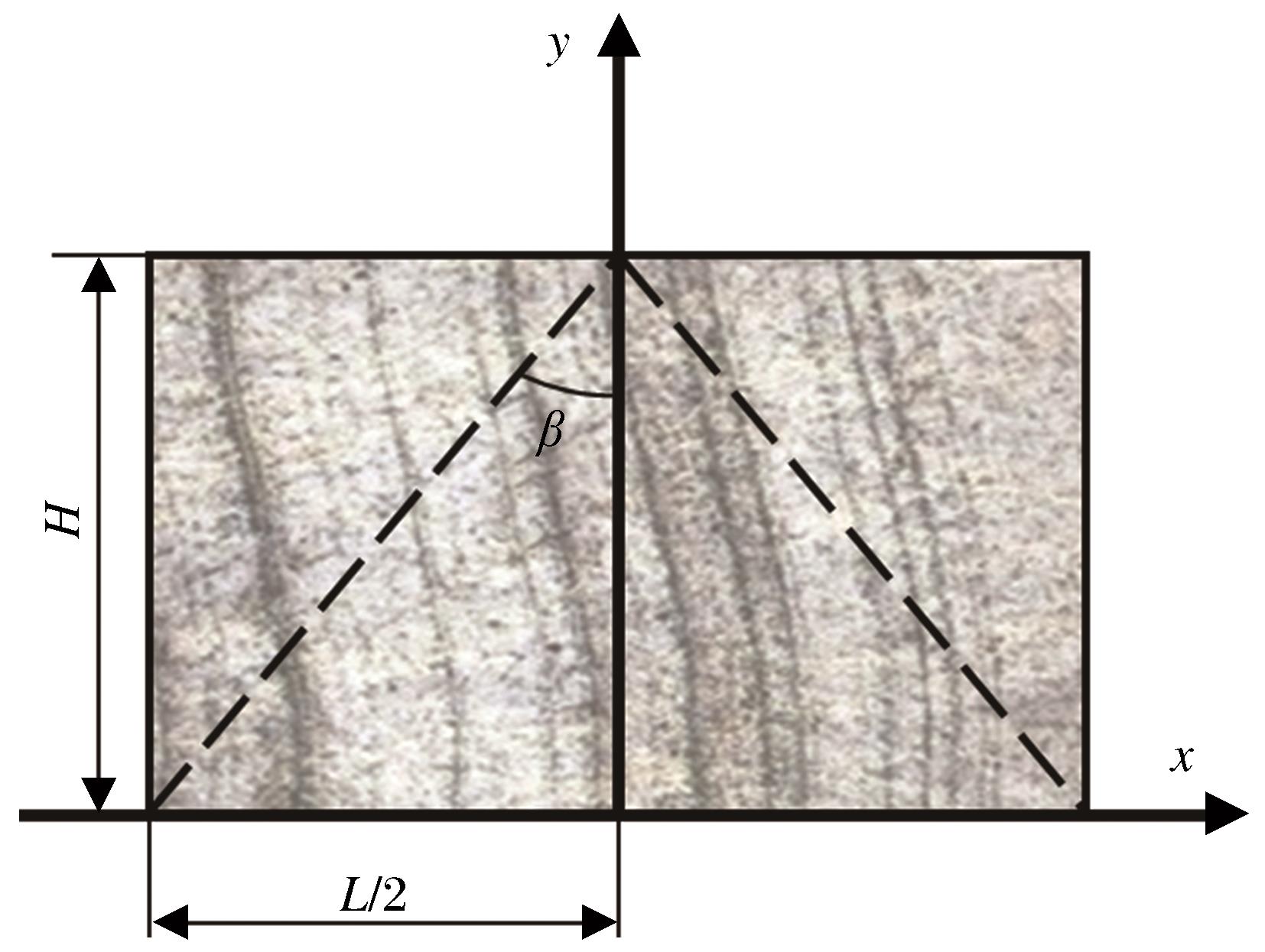

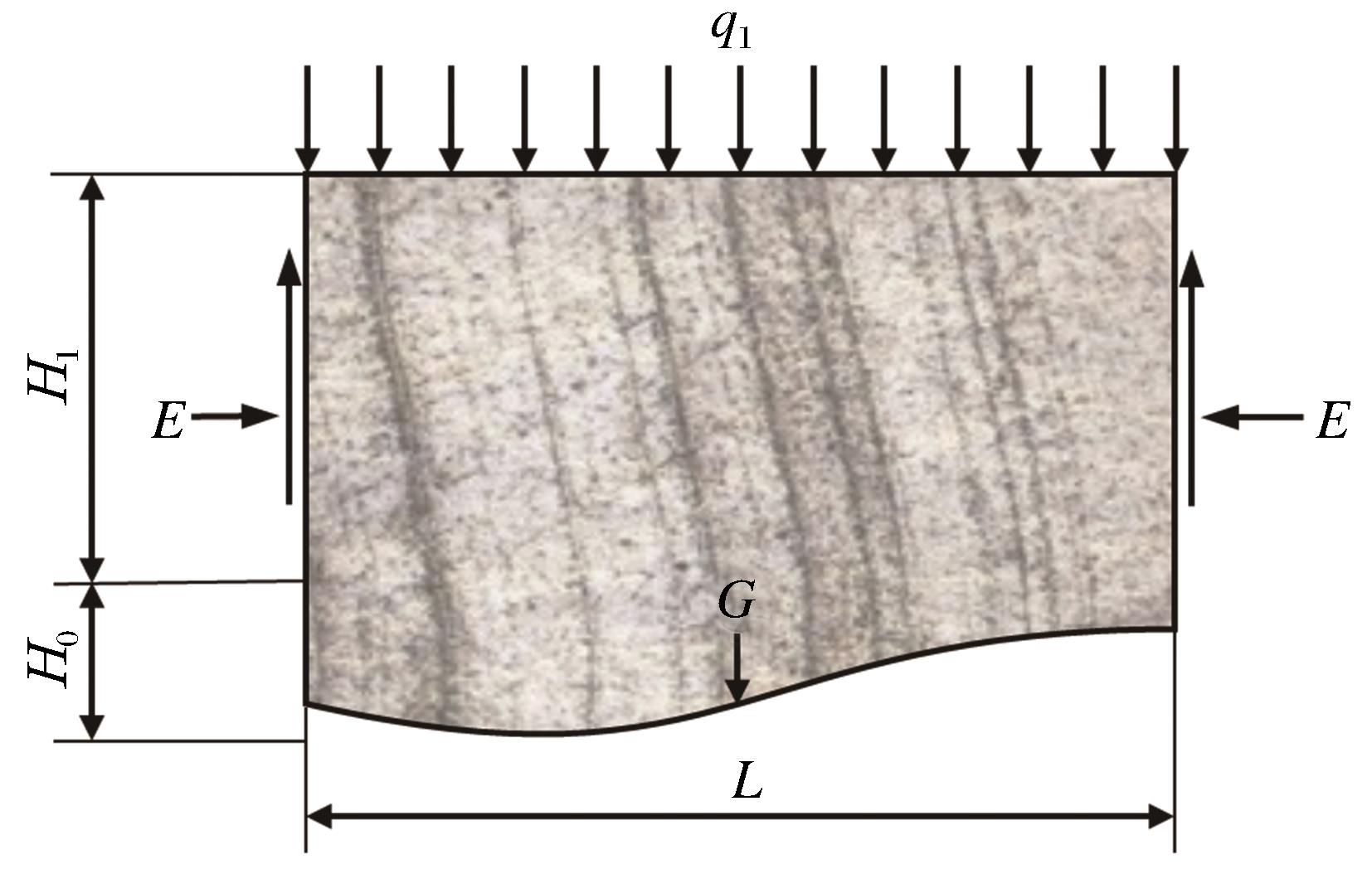

(1)传统计算分析法
(2)数理分析方法

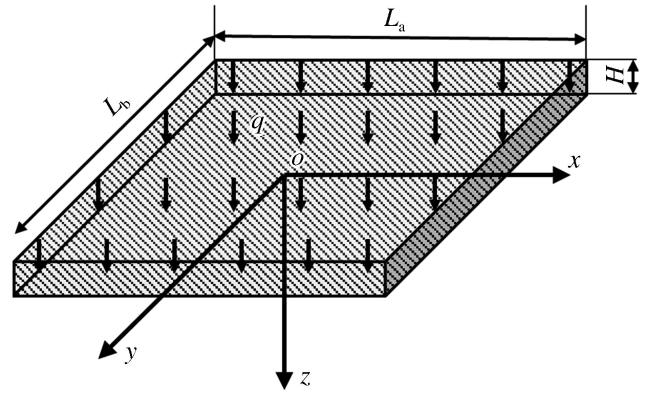

(3)小变形薄板理论公式
2.3 隔离层安全厚度理论计算分析
(1)传统隔离层厚度理论分析方法
表2 传统隔离层厚度理论分析方法计算结果Table 2 Calculation results of traditional theoretical analysis method of isolation layer thickness |
| 采空区跨度 L/m | 隔离层安全厚度H/m | ||||
|---|---|---|---|---|---|
| 荷载传递线交汇法 | 厚跨比法 | 普氏拱理论估算法 | K.B.鲁别涅伊特计算法 | 固定梁理论方法 | |
| 5 | 4.28 | 3.00 | 29.56 | 1.71 | 1.74 |
| 10 | 8.57 | 6.00 | 31.18 | 4.95 | 3.62 |
| 15 | 12.85 | 9.00 | 32.81 | 9.98 | 5.65 |
| 20 | 17.14 | 12.00 | 34.43 | 16.75 | 7.85 |
| 25 | 21.42 | 15.00 | 36.06 | 25.27 | 10.21 |
| 30 | 25.71 | 18.00 | 37.68 | 35.54 | 12.74 |
| 35 | 29.99 | 21.00 | 39.31 | 47.54 | 15.46 |
| 40 | 34.28 | 24.00 | 40.93 | 61.29 | 18.36 |
| 45 | 38.56 | 27.00 | 42.56 | 76.78 | 21.46 |
| 50 | 42.84 | 30.00 | 44.18 | 94.02 | 24.76 |
| 55 | 47.13 | 33.00 | 45.81 | 112.99 | 28.27 |
| 60 | 51.41 | 36.00 | 47.43 | 133.70 | 31.99 |

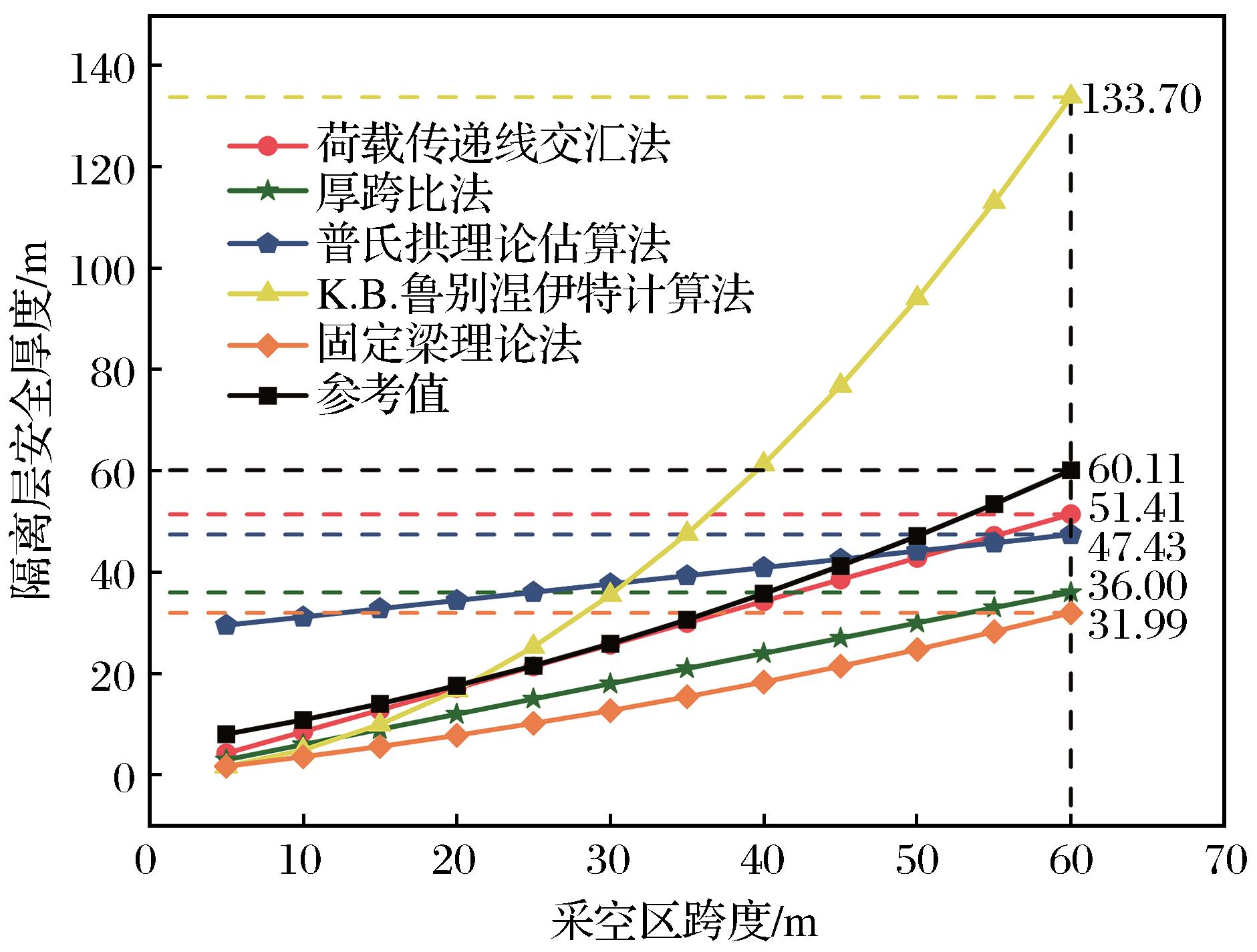

图5 传统隔离层厚度理论计算结果Fig.5 Theoretical calculation results of traditional isolation layer thickness |
表3 传统隔离层厚度理论计算方法计算结果Table 3 Calculation results of traditional theoretical calculation method of isolation layer thickness |
| 采空区跨度/m | 隔离层厚度H/m | 采空区跨度/m | 隔离层厚度H/m |
|---|---|---|---|
| 5 | 8.06 | 35 | 30.66 |
| 10 | 10.87 | 40 | 35.77 |
| 15 | 14.06 | 45 | 41.27 |
| 20 | 17.63 | 50 | 47.16 |
| 25 | 21.59 | 55 | 53.44 |
| 30 | 25.93 | 60 | 60.11 |
(2)数理分析方法
表4 数理分析方法计算结果Table 4 Calculation results of mathematical analysis method |
| 采空区跨度/m | 隔离层厚度H/m | 采空区跨度/m | 隔离层厚度H/m |
|---|---|---|---|
| 5 | 4.43 | 35 | 21.87 |
| 10 | 7.45 | 40 | 24.74 |
| 15 | 10.37 | 45 | 27.60 |
| 20 | 13.26 | 50 | 30.46 |
| 25 | 16.14 | 55 | 33.32 |
| 30 | 19.01 | 60 | 36.18 |

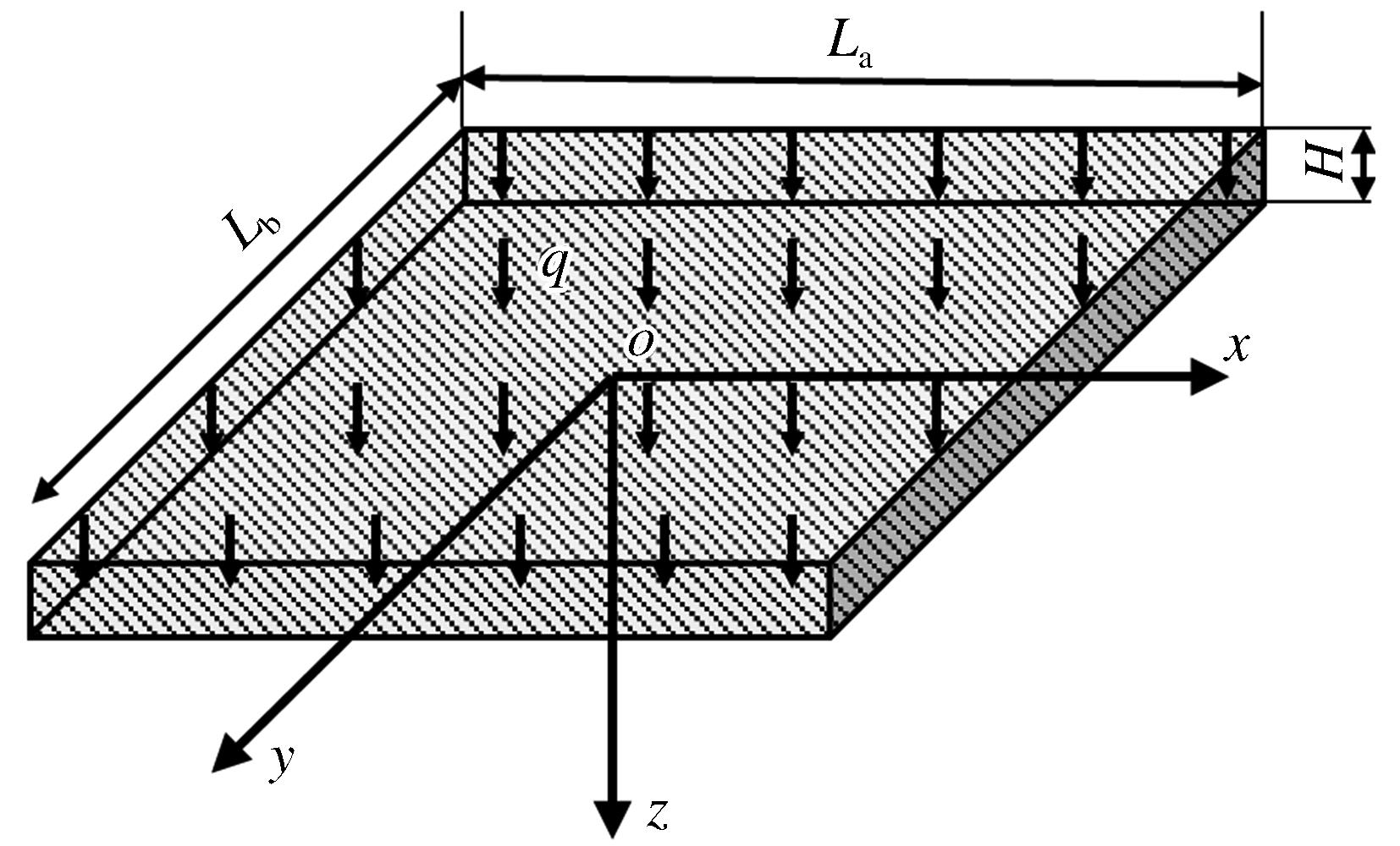

(3)小变形薄板理论公式
表5 小变形薄板理论公式计算结果Table 5 Calculation results of theoretical formulas for small deformation thin plates |
| 采空区跨度/m | 隔离层厚度H/m | 采空区跨度/m | 隔离层厚度H/m |
|---|---|---|---|
| 5 | 0.86 | 35 | 12.6 |
| 10 | 2.56 | 40 | 14.7 |
| 15 | 4.16 | 45 | 16.62 |
| 20 | 6.04 | 50 | 18.29 |
| 25 | 8.15 | 55 | 19.71 |
| 30 | 10.37 | 60 | 20.9 |

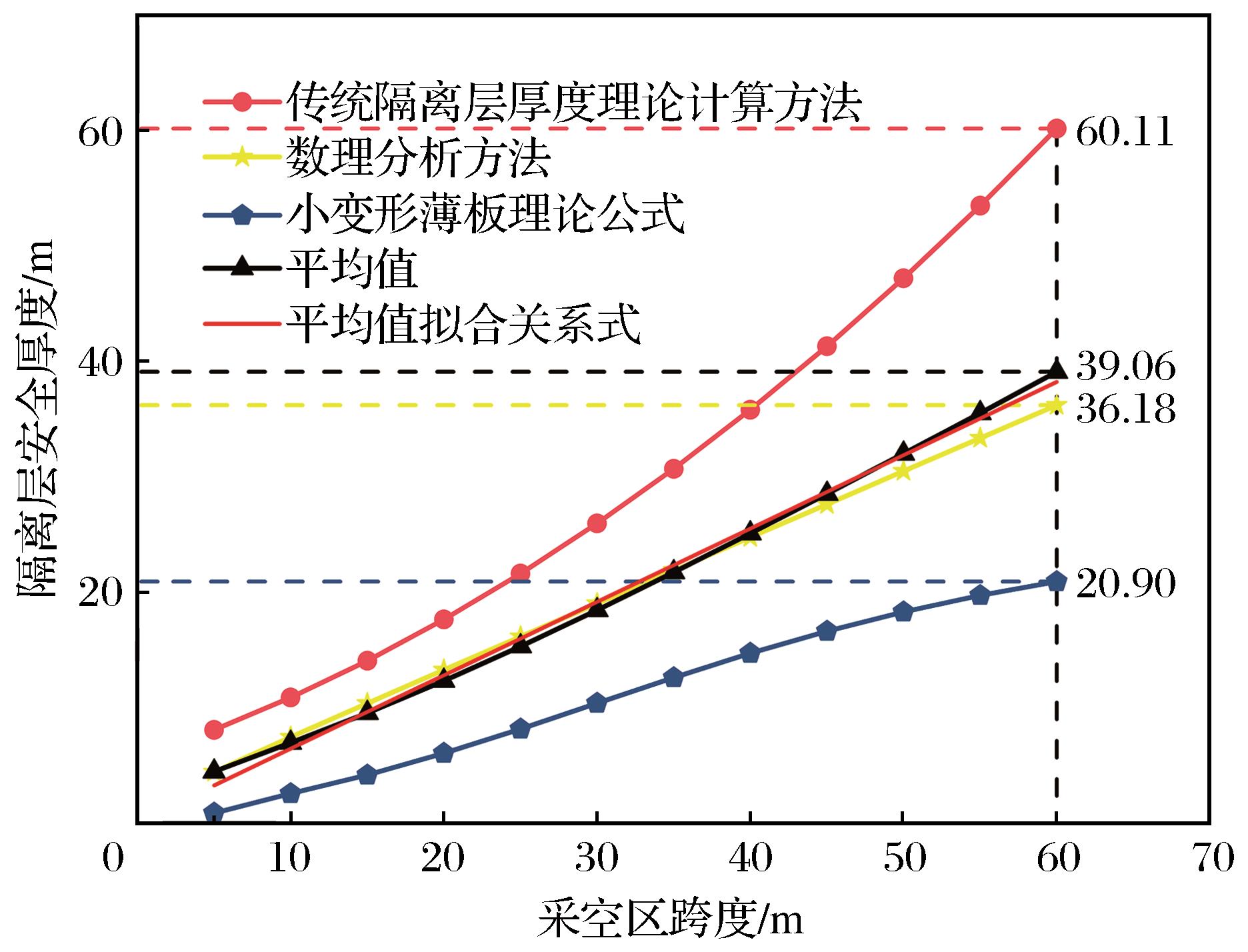

2.4 隔离层安全厚度理论计算分析研究
表6 隔离层安全厚度计算分析结果Table 6 Results of calculation and analysis of safety thickness of isolation layer |
| 采空区跨度L/m | 隔离层安全厚度H/m | |||
|---|---|---|---|---|
| 传统隔离层厚度理论计算方法 | 数理分析方法 | 小变形薄板理论公式 | 平均值 | |
| 5 | 8.06 | 4.43 | 0.86 | 4.45 |
| 10 | 10.87 | 7.45 | 2.56 | 6.96 |
| 15 | 14.06 | 10.37 | 4.16 | 9.53 |
| 20 | 17.63 | 13.26 | 6.04 | 12.31 |
| 25 | 21.59 | 16.14 | 8.15 | 15.29 |
| 30 | 25.93 | 19.01 | 10.37 | 18.44 |
| 35 | 30.66 | 21.87 | 12.60 | 21.71 |
| 40 | 35.77 | 24.74 | 14.70 | 25.07 |
| 45 | 41.27 | 27.60 | 16.62 | 28.50 |
| 50 | 47.16 | 30.46 | 18.29 | 31.97 |
| 55 | 53.44 | 33.32 | 19.71 | 35.49 |
| 60 | 60.11 | 36.18 | 20.90 | 39.06 |
3 爆破动载下隔离层安全厚度计算
3.1 萨道夫斯基公式
3.2 现场试验情况

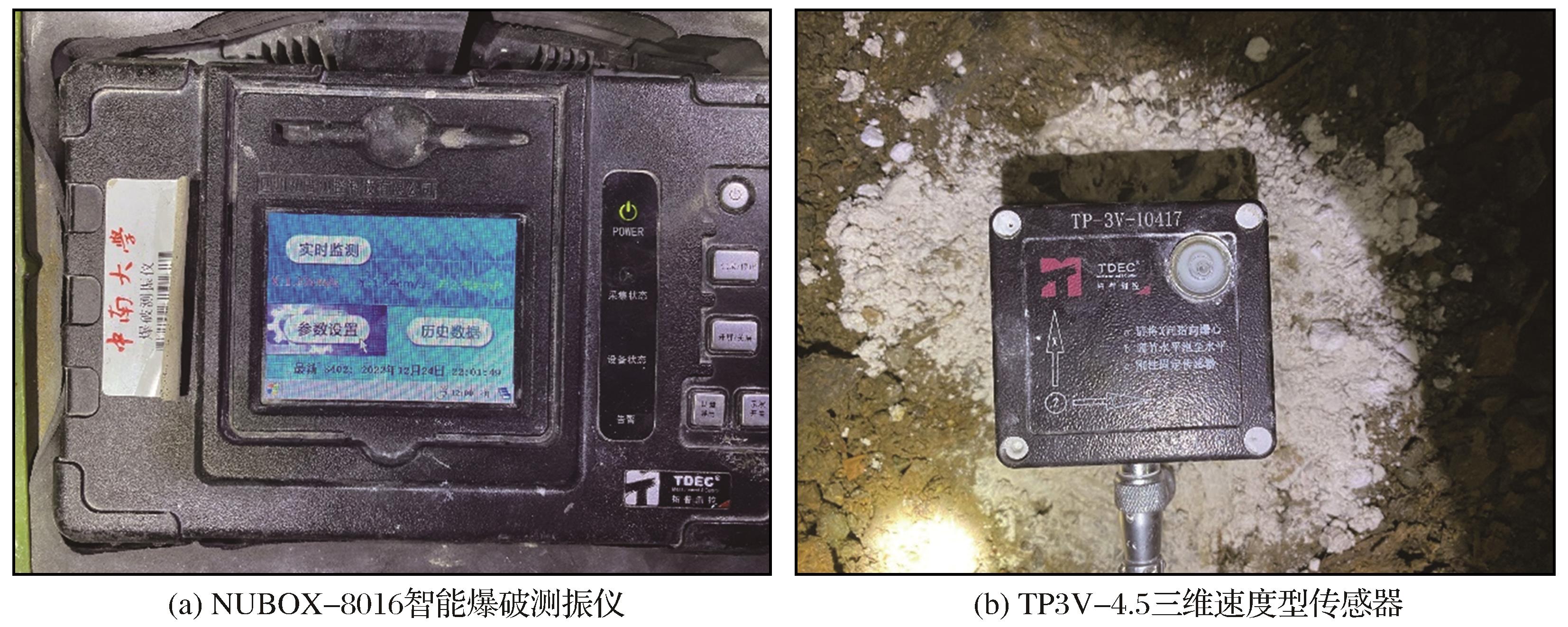

(1)爆破振动监测系统

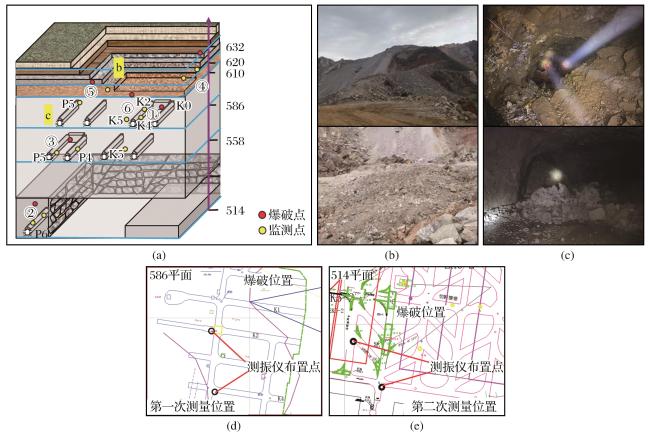

(2)爆破振动监测点布置
3.3 爆破振动下隔离层安全厚度计算
(1)爆破振动监测数据
表7 爆破振动监测数据Table 7 Blasting vibration monitoring data |
| 序 号 | 爆破 位置 | 单段最大 爆破药量 Q/kg | 爆心距R/m | 高程差H/m | 质点振动速度v/(cm·s-1) | ||
|---|---|---|---|---|---|---|---|
| 水平 径向 | 水平 切向 | 竖向 | |||||
| 1 | 586 | 143.00 | 63.33 | 6.5 | 3.200 | 3.902 | 2.720 |
| 47.45 | 6.5 | 3.388 | 3.397 | 3.783 | |||
| 2 | 514 | 168.75 | 45.55 | 9.0 | 5.639 | 8.915 | 4.076 |
| 49.00 | 9.0 | 7.369 | 4.101 | 12.082 | |||
| 3 | 558 | 127.00 | 73.44 | 14.0 | 2.386 | 3.223 | 2.801 |
| 61.29 | 20.0 | 2.885 | 3.456 | 3.247 | |||
| 4 | 632 (露天) | 31.43 | 44.38 | 11.0 | 1.317 | 1.758 | 0.960 |
| 31.38 | 23.0 | 2.535 | 3.956 | 3.140 | |||
| 5 | 620 (露天) | 76.50 | 93.36 | 18.0 | 1.467 | 1.681 | 1.565 |
| 84.42 | 18.0 | 1.559 | 1.732 | 1.881 | |||
| 6 | 610 (露天) | 94.00 | 130.80 | 52.0 | 0.818 | 0.877 | 0.830 |
| 122.40 | 24.0 | 0.673 | 0.657 | 0.636 | |||

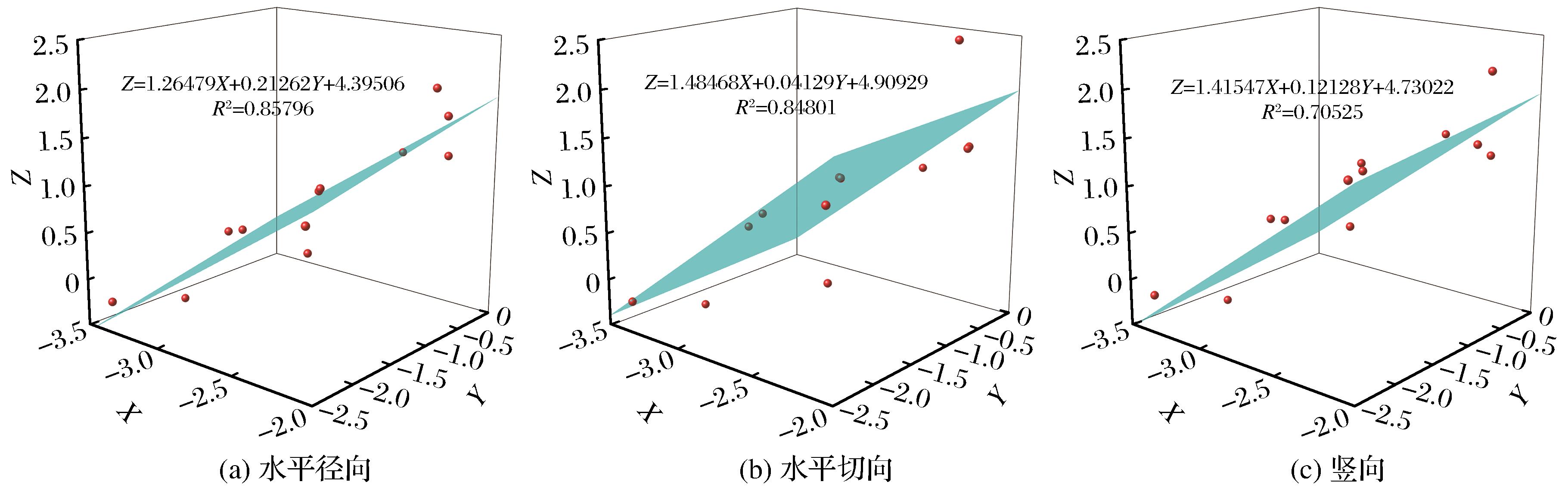

表8 6次爆破拟合X、Y、Z计算值Table 8 Calculated values of X,Y and Z fitted by six blasts |
| 序号 | 传感器序号 | X | Y | Z | ||
|---|---|---|---|---|---|---|
| 水平径向 | 水平切向 | 竖向 | ||||
| 1 | A | -2.494 | -0.218 | 1.163 | 1.361 | 1.001 |
| B | -2.205 | -0.218 | 1.220 | 1.223 | 1.331 | |
| 2 | A | -2.109 | -0.488 | 1.730 | 2.188 | 1.405 |
| B | -2.182 | -0.488 | 1.997 | 1.411 | 2.492 | |
| 3 | A | -2.682 | -1.024 | 0.870 | 1.170 | 1.030 |
| B | -2.501 | -1.381 | 1.060 | 1.240 | 1.178 | |
| 4 | A | -2.644 | -1.249 | 0.275 | 0.564 | -0.041 |
| B | -2.297 | -1.986 | 0.930 | 1.375 | 1.144 | |
| 5 | A | -3.091 | -1.445 | 0.383 | 0.519 | 0.448 |
| B | -2.990 | -1.445 | 0.444 | 0.549 | 0.632 | |
| 6 | A | -3.359 | -2.437 | -0.201 | -0.131 | -0.186 |
| B | -3.293 | -1.664 | -0.396 | -0.420 | -0.453 | |

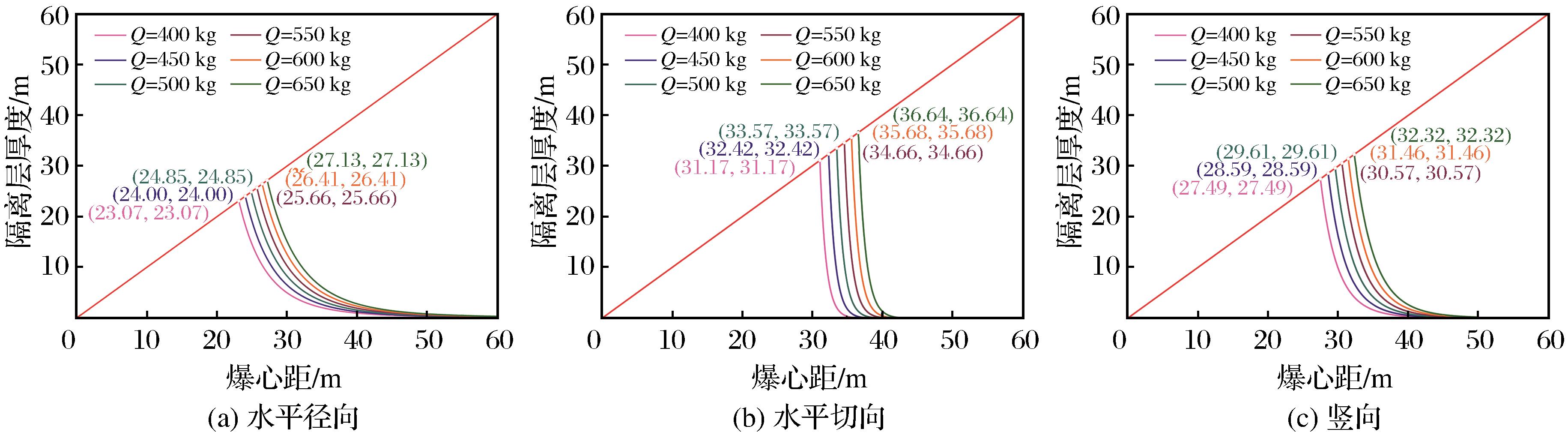

(3)爆破振动作用下隔离层安全厚度确定
表9 不同单段最大爆破药量下的隔离层安全厚度Table 9 Safety thickness of isolation layer under different maximum explosive charge of a single stage |
| 单段最大爆破药量/kg | 安全厚度/m | ||
|---|---|---|---|
| 水平径向 | 水平切向 | 竖向 | |
| 400 | 23.07 | 31.17 | 27.49 |
| 450 | 24.00 | 32.42 | 28.59 |
| 500 | 24.85 | 33.57 | 29.61 |
| 550 | 25.66 | 34.66 | 30.57 |
| 600 | 26.41 | 35.68 | 31.46 |
| 650 | 27.13 | 36.64 | 32.32 |
